VGM - Silniki szczotkowe prądu stałego
W serii VGM dostępne są silniki prądu stałego o stopniu ochrony IP65. Modele te charakteryzują się zamkniętą konstrukcją, czyli pozbawioną okienka ze szczotkami węglowymi. Różne rozmiary mogą mieć takie same uzwojenia (napięcie, prędkość, moment obrotowy), jak nasza seria GNM. Oferujemy wersję standardową w wersji 24V. W każdej chwili możliwe są specjalne napięcia i regulacje mechaniczne.
Katalog produktów serii VGM (PDF)
{slider VGM 3125}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość |
Obudowa-Ř |
| VGM 3125 |
3000.0 min-1 | 2.0 ADC | 0.096 Nm | 30.0 W | 97.0 mm |
55.0 mm |

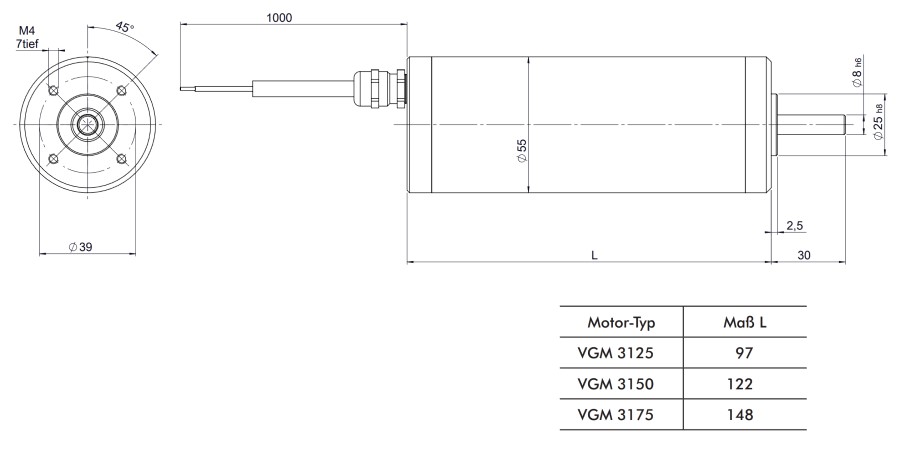

VGM 3125 - Projekt silnika
Standardowe silniki prądu stałego serii VGM 31 są wyposażone w wał gładki i okrągły kołnierz wyjściowy w wykonaniu B14. Dzięki optymalizacji żywotności szczotek węglowych udało się wyeliminować otwieranie obsady szczotek. Kabel wychodzi na zewnątrz poprzez dławik kablowy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 3000,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 2,0 A |
| Moc nominalna | 30,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 54 (IP 65 na Anfrage) |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Manteleitung |
| Typ | IM B14 |
| Średnica | 55,0 mm |
| Długość | 97,0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0,0177 · 10 -3 kgm 2 |
| Nominalny moment obrotowy | 0,096 Nm |
| Maks. Ciągły moment obrotowy | 0,105 Nm |
| Moment rozruchowy | 0,4 Nm |
| Zmiana prędkości na moment obrotowy | 83,0 N -1 cm -1 min -1 |
| Mechaniczna stała czasowa | 15,4 ms |
| Moment tarcia | 0,02 Nm |
| Masa wirnika | 0,19 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 100,0 |
| F A (Dopuszczalne obciążenie osiowe wału) | 40,0 |
| Dane elektryczne | |
|---|---|
| Rezystancja twornika | 2,6 oma |
| Indukcyjność kotwicy | 3,0 mH |
| Rezystancja terminala | 3,13 Ω |
| Stałe napięcie | 6,27 V/1000 min -1 |
| Stały moment obrotowy | 0,06 Nm/A |
| Prąd rozruchowy | 7,7 A |
| Maks. Prąd szczytowy | 16,0 A |
| Elektryczna stała czasowa | 0,96 ms |
| Dane termiczne | |
|---|---|
| Maks. Temperatura otoczenia | 40,0°C |
| Klasa izolacji | F |
| Termiczna stała czasowa | 32 minuty |
| Wzrost temperatury bez chłodzenia | 4,7 K/W |
{slider VGM 3150}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość |
Obudowa-Ř |
| VGM 3150 |
3000.0 min-1 | 2.0 ADC | 0.096 Nm | 30.0 W | 97.0 mm |
55.0 mm |
VGM 3150 - Projekt silnika
Standardowe silniki prądu stałego serii VGM 31 są wyposażone w wał gładki i okrągły kołnierz wyjściowy w wykonaniu B14. Dzięki optymalizacji żywotności szczotek węglowych udało się wyeliminować otwieranie obsady szczotek. Kabel wychodzi na zewnątrz poprzez dławik kablowy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 3000,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 3,1 A |
| Moc nominalna | 55,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 54 (IP 65 na Anfrage) |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Manteleitung |
| Typ | IM B14 |
| Średnica | 55,0 mm |
| Długość | 122,0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0,0296 · 10 -3 kgm 2 |
| Nominalny moment obrotowy | 0,175 Nm |
| Maks. Ciągły moment obrotowy | 0,2 Nm |
| Moment rozruchowy | 0,96 Nm |
| Zmiana prędkości na moment obrotowy | 33,0 N -1 cm -1 min -1 |
| Mechaniczna stała czasowa | 10,1 ms |
| Moment tarcia | 0,025 Nm |
| Masa wirnika | 0,3 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 100,0 |
| F A (Dopuszczalne obciążenie osiowe wału) | 40,0 |
| Dane elektryczne | |
|---|---|
| Rezystancja twornika | 1,05 oma |
| Indukcyjność kotwicy | 1,4 mH |
| Rezystancja terminala | 1,4 oma |
| Stałe napięcie | 6,69 V/1000 min -1 |
| Stały moment obrotowy | 0,064 Nm/A |
| Prąd rozruchowy | 17,1 A |
| Maks. Prąd szczytowy | 31,0 A |
| Elektryczna stała czasowa | 1,0 ms |
| Dane termiczne | |
|---|---|
| Maks. Temperatura otoczenia | 40,0°C |
| Klasa izolacji | F |
| Termiczna stała czasowa | 32 minuty |
| Wzrost temperatury bez chłodzenia | 3,9 K/W |
{slider VGM 3175}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość |
Obudowa-Ř |
| VGM 3175 |
3000.0 min-1 | 2.0 ADC | 0.096 Nm | 30.0 W | 97.0 mm |
55.0 mm |
VGM 3175 - Projekt silnika
Standardowe silniki prądu stałego serii VGM 31 są wyposażone w wał gładki i okrągły kołnierz wyjściowy w wykonaniu B14. Dzięki optymalizacji żywotności szczotek węglowych udało się wyeliminować otwieranie obsady szczotek. Kabel wychodzi na zewnątrz poprzez dławik kablowy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 3000,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 4,1 A |
| Moc nominalna | 75,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 54 (IP 65 na Anfrage) |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Manteleitung |
| Typ | IM B14 |
| Średnica | 55,0 mm |
| Długość | 148,0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0,0421 · 10 -3 kgm 2 |
| Nominalny moment obrotowy | 0,239 Nm |
| Maks. Ciągły moment obrotowy | 0,27 Nm |
| Moment rozruchowy | 1,5 Nm |
| Zmiana prędkości na moment obrotowy | 19,0 N -1 cm -1 min -1 |
| Mechaniczna stała czasowa | 8,4 ms |
| Moment tarcia | 0,035 Nm |
| Masa wirnika | 0,42 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 100,0 |
| F A (Dopuszczalne obciążenie osiowe wału) | 40,0 |
| Dane elektryczne | |
|---|---|
| Rezystancja twornika | 0,69 oma |
| Indukcyjność kotwicy | 0,94 mH |
| Rezystancja terminala | 0,9 oma |
| Stałe napięcie | 7,06 V/1000 min -1 |
| Stały moment obrotowy | 0,067 Nm/A |
| Prąd rozruchowy | 26,0 A |
| Maks. Prąd szczytowy | 43,0 A |
| Elektryczna stała czasowa | 1,04 ms |
| Dane termiczne | |
|---|---|
| Maks. Temperatura otoczenia | 40,0°C |
| Klasa izolacji | F |
| Termiczna stała czasowa | 32 minuty |
| Wzrost temperatury bez chłodzenia | 3,3 K/W |
{slider VGM 5440}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość |
Obudowa-Ř |
| VGM 5440 | 3000.0 min-1 | 8.3 ADC | 0.477 Nm | 150.0 W | 162.0 mm |
83.0 mm |

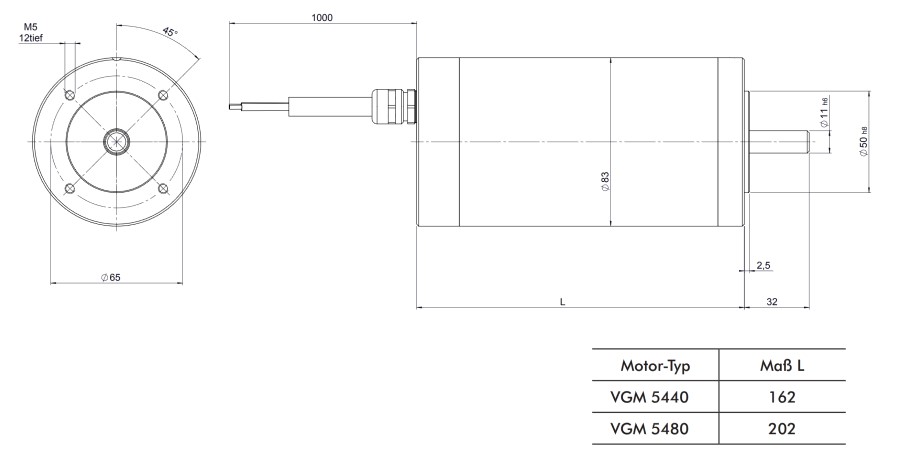

VGM 5440 - Projekt silnika
Standardowe silniki prądu stałego serii VGM 54 są wyposażone w wał gładki i okrągły kołnierz wyjściowy w wykonaniu B14. Dzięki optymalizacji żywotności szczotek węglowych udało się wyeliminować otwieranie obsady szczotek. Kabel wychodzi na zewnątrz poprzez dławik kablowy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 3000,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 8,3 A |
| Moc nominalna | 150,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 54 (IP 65 na Anfrage) |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Manteleitung |
| Typ | IM B14 |
| Średnica | 83,0 mm |
| Długość | 162,0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0,2 · 10 -3 kgm 2 |
| Nominalny moment obrotowy | 0,477 Nm |
| Maks. Ciągły moment obrotowy | 0,59 Nm |
| Moment rozruchowy | 3,8 Nm |
| Zmiana prędkości na moment obrotowy | 6,2 N -1 cm -1 min -1 |
| Mechaniczna stała czasowa | 12,9 ms |
| Moment tarcia | 0,08 Nm |
| Masa wirnika | 0,85 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 140,0 |
| F A (Dopuszczalne obciążenie osiowe wału) | 56,0 |
| Dane elektryczne | |
|---|---|
| Rezystancja twornika | 0,24 oma |
| Indukcyjność kotwicy | 0,7 mH |
| Rezystancja terminala | 0,29 oma |
| Stałe napięcie | 7,02 V/1000 min -1 |
| Stały moment obrotowy | 0,067 Nm/A |
| Prąd rozruchowy | 74,0 A |
| Maks. Prąd szczytowy | 65,0 A |
| Elektryczna stała czasowa | 2,4 ms |
| Dane termiczne | |
|---|---|
| Maks. Temperatura otoczenia | 40,0°C |
| Klasa izolacji | F |
| Termiczna stała czasowa | 40 minut |
| Wzrost temperatury bez chłodzenia | 2,2 K/W |
{slider VGM 5480}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość |
Obudowa-Ř |
| VGM 5480 | 3000.0 min-1 | 12.9 ADC | 0.796 Nm | 250.0 W | 202.0 mm |
83.0 mm |
VGM 5480 - Projekt silnika
Standardowe silniki prądu stałego serii VGM 54 są wyposażone w wał gładki i okrągły kołnierz wyjściowy w wykonaniu B14. Dzięki optymalizacji żywotności szczotek węglowych udało się wyeliminować otwieranie obsady szczotek. Kabel wychodzi na zewnątrz poprzez dławik kablowy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 3000,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 12,9 A |
| Moc nominalna | 250,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 54 (IP 65 na Anfrage) |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Manteleitung |
| Typ | IM B14 |
| Średnica | 83,0 mm |
| Długość | 202,0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0,37 · 10 -3 kgm 2 |
| Nominalny moment obrotowy | 0,796 Nm |
| Maks. Ciągły moment obrotowy | 1,1 Nm |
| Moment rozruchowy | 7,1 Nm |
| Zmiana prędkości na moment obrotowy | 3,0 N -1 cm -1 min -1 |
| Mechaniczna stała czasowa | 11,6 ms |
| Moment tarcia | 0,1 Nm |
| Masa wirnika | 1,4 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 140,0 |
| F A (Dopuszczalne obciążenie osiowe wału) | 56,0 |
| Dane elektryczne | |
|---|---|
| Rezystancja twornika | 0,106 oma |
| Indukcyjność kotwicy | 0,33 mH |
| Rezystancja terminala | 0,152 oma |
| Stałe napięcie | 7,3 V/1000 min -1 |
| Stały moment obrotowy | 0,0697 Nm/A |
| Prąd rozruchowy | 126,0 A |
| Maks. Prąd szczytowy | 115,0 A |
| Elektryczna stała czasowa | 2,2 ms |
| Dane termiczne | |
|---|---|
| Maks. Temperatura otoczenia | 40,0°C |
| Klasa izolacji | F |
| Termiczna stała czasowa | 40 minut |
| Wzrost temperatury bez chłodzenia | 1,8 K/W |
{slider VGM 8035/4}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość |
Obudowa-Ř |
| VGM 8035/4 | 3000.0 min-1 | 15.2 ADC | 0.9 Nm | 280.0 W | 147.0 mm |
110.0 mm |

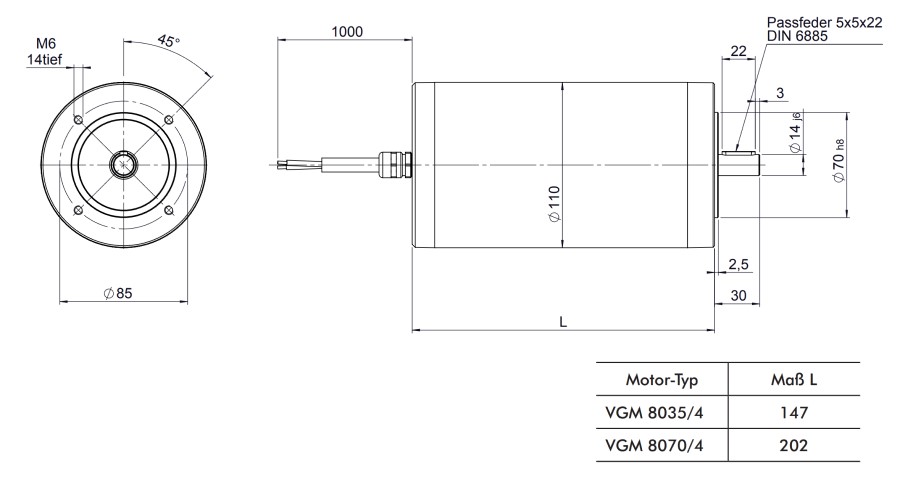

VGM 8035/4 - Projekt silnika
Silniki prądu stałego serii VGM 80 są standardowo produkowane z wałem z rowkiem wpustowym i okrągłym kołnierzem wyjściowym w wykonaniu B14. Zoptymalizowano żywotność szczotek węglowych, dlatego pominięto otwory szczotek. Kabel przyłączeniowy jest wyprowadzany osiowo na zewnątrz poprzez złącze śrubowe. Montaż kołnierzowy z 4 gwintami, patrz rysunek wymiarowy.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 3000,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 15,2 A |
| Moc nominalna | 280,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 54 (IP 65 na Anfrage) |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Manteleitung |
| Typ | IM B14 |
| Średnica | 110,0 mm |
| Długość | 147,0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0,92 · 10 -3 kgm 2 |
| Nominalny moment obrotowy | 0,9 Nm |
| Maks. Ciągły moment obrotowy | 1,05 Nm |
| Moment rozruchowy | 6,5 Nm |
| Zmiana prędkości na moment obrotowy | 2,2 N -1 cm -1 min -1 |
| Mechaniczna stała czasowa | 21,3 ms |
| Moment tarcia | 0,18 Nm |
| Masa wirnika | 1,6 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 200,0 |
| F A (Dopuszczalne obciążenie osiowe wału) | 80,0 |
| Dane elektryczne | |
|---|---|
| Rezystancja twornika | 0,07 oma |
| Indukcyjność kotwicy | 0,27 mH |
| Rezystancja terminala | 0,12 oma |
| Stałe napięcie | 7,57 V/1000 min -1 |
| Stały moment obrotowy | 0,072 Nm/A |
| Prąd rozruchowy | 160,0 A |
| Maks. Prąd szczytowy | 103,0 A |
| Elektryczna stała czasowa | 2,3 ms |
| Dane termiczne | |
|---|---|
| Maks. Temperatura otoczenia | 40,0°C |
| Klasa izolacji | F |
| Termiczna stała czasowa | 40 minut |
| Wzrost temperatury bez chłodzenia | 1,0 K/W |
{slider VGM 8070/4}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość |
Obudowa-Ř |
| VGM 8070/4 | 3000.0 min-1 | 27.0 ADC | 1.6 Nm | 500.0 W | 202.0 mm |
110.0 mm |
VGM 8070/4 - Projekt silnika
Silniki prądu stałego serii VGM 80 są standardowo produkowane z wałem z rowkiem wpustowym i okrągłym kołnierzem wyjściowym w wykonaniu B14. Zoptymalizowano żywotność szczotek węglowych, dlatego pominięto otwory szczotek. Kabel przyłączeniowy jest wyprowadzany osiowo na zewnątrz poprzez złącze śrubowe. Montaż kołnierzowy z 4 gwintami, patrz rysunek wymiarowy.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 3000,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 27,0 A |
| Moc nominalna | 500,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 54 (IP 65 na Anfrage) |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Manteleitung |
| Typ | IM B14 |
| Średnica | 110,0 mm |
| Długość | 202,0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 1,55 · 10 -3 kgm 2 |
| Nominalny moment obrotowy | 1,6 Nm |
| Maks. Ciągły moment obrotowy | 1,9 Nm |
| Moment rozruchowy | 9,0 Nm |
| Zmiana prędkości na moment obrotowy | 2,1 N -1 cm -1 min -1 |
| Mechaniczna stała czasowa | 34,0 ms |
| Moment tarcia | 0,18 Nm |
| Masa wirnika | 2,5 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 200,0 |
| F A (Dopuszczalne obciążenie osiowe wału) | 80,0 |
| Dane elektryczne | |
|---|---|
| Rezystancja twornika | 0,03 oma |
| Indukcyjność kotwicy | 0,1 mH |
| Rezystancja terminala | 0,098 oma |
| Stałe napięcie | 7,0 V/1000 min -1 |
| Stały moment obrotowy | 0,067 Nm/A |
| Prąd rozruchowy | 195,0 A |
| Maks. Prąd szczytowy | 150,0 A |
| Elektryczna stała czasowa | 1,02 ms |
| Dane termiczne | |
|---|---|
| Maks. Temperatura otoczenia | 40,0°C |
| Klasa izolacji | F |
| Termiczna stała czasowa | 40 minut |
| Wzrost temperatury bez chłodzenia | 0,71 K/W |
{/sliders}
