HSM - Silniki prądu stałego
Nieustannie rozwijający się rynek motoryzacyjny, przemysłowy i innych gałęzi technologicznych wymaga coraz bardziej zaawansowanych i efektywnych rozwiązań. W odpowiedzi na te potrzeby, nasza firma oferuje najwyższej jakości silniki prądu stałego, które stanowią doskonałe połączenie niezawodności, wydajności i innowacyjności. Seria HSM: Wirnik wewnętrzny z technologią czujnika Halla. Szczególnymi cechami tej serii jest wysoka dynamika, doskonała sterowność i długa żywotność. Silniki są bezobsługowe, ponieważ komutacja jest elektroniczna. Dostępna jest szeroka gama przekładni planetarnych w różnych wersjach. Na życzenie możliwe są dalsze modyfikacje, obejmujące różne przekładnie ślimakowe. Technologia ta sprawia również, że silniki te cechują się długą żywotnością, co jest szczególnie istotne w przypadku zastosowań przemysłowych czy motoryzacyjnych, gdzie niezawodność i trwałość mają kluczowe znaczenie.
Dlaczego warto wybrać silniki bezszczotkowe?
Jednym z kluczowych atutów silników bezszczotkowych jest ich długa żywotność, wynikająca z braku styków ślizgowych. W tradycyjnych silnikach, w których występują szczotki, które są elementem zużywającym się podczas pracy. Ich zużycie prowadzi do konieczności wymiany, co generuje dodatkowe koszty oraz przestoje w pracy urządzenia. W przypadku silników bezszczotkowych nie ma takiego problemu – brak styków ślizgowych sprawia, że są one praktycznie bezobsługowe i charakteryzują się znacznie dłuższą żywotnością. Ponadto, silniki te charakteryzuje również wysoka sprawność energetyczna, co przekłada się na mniejsze zużycie energii w porównaniu do silników szczotkowych. Dzięki temu, urządzenia wyposażone w silniki bldc są bardziej ekonomiczne i ekologiczne. Ponadto, sprawność energetyczna tych silników jest praktycznie niezależna od obciążenia, co pozwala na utrzymanie wysokiej wydajności pracy nawet przy częstych zmianach obciążenia.
Kolejnym atutem silników bezszczotkowych jest ich cicha praca oraz mniejsze wibracje w porównaniu do tradycyjnych napędów. Brak styków ślizgowych eliminuje szumy i tarcia, co sprawia, że silniki te są idealne do zastosowań wymagających niskiego poziomu hałasu, takich jak urządzenia medyczne czy sprzęt AGD. Mniejsze wibracje przekładają się także na większą stabilność pracy oraz mniejsze zużycie innych elementów konstrukcji. Urządzenia te pozwalają również na precyzyjne sterowanie prędkością obrotową oraz momentem obrotowym, co jest istotne w wielu zastosowaniach przemysłowych, takich jak robotyka czy automatyka przemysłowa. Dzięki zastosowaniu elektroniki do sterowania silnikiem, możliwe jest uzyskanie bardzo szybkiej reakcji na zmiany obciążenia oraz płynne regulowanie prędkości pracy. To sprawia, że silniki bldc są niezastąpione w urządzeniach wymagających dużej precyzji i dynamiki pracy.
Wybierając nasze silniki bezszczotkowe inwestujesz w zaawansowaną technologię, niezawodność i wysoką jakość wykonania. Nie czekaj dłużej - skontaktuj się z nami już dziś i pozwól nam pomóc Ci wybrać najlepsze rozwiązanie dla Twojej firmy czy przedsięwzięcia. Nasze wieloletnie doświadczenie oraz szeroka wiedza branżowa gwarantują, że będziesz zadowolony z naszych produktów i usług. Zapoznaj się także z naszą ofertą kontrolerów napędów.
Katalog produktów serii HSM (PDF)
{slider HSM3815-24}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| HSM3815-24 | 3000.0 min-1 | 0.7 ADC | 0.029 Nm | 10.0 W | 127.0 mm |
45.0 mm |

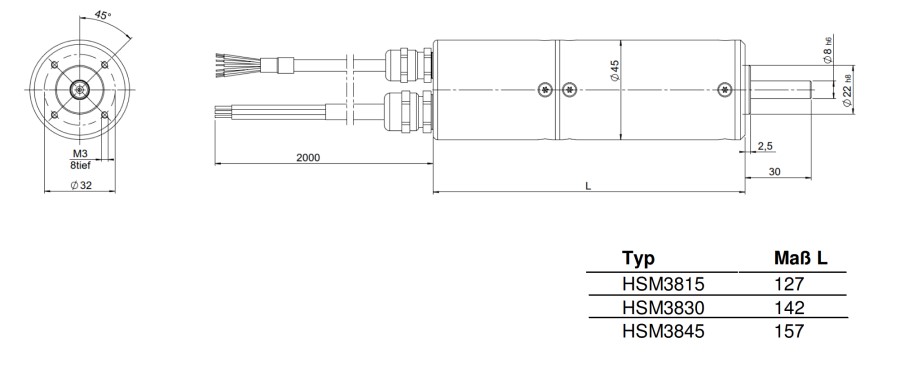

HSM3815-24 - Projekt silnika
Stojan jest trójfazowym uzwojeniem zębatym, wirnik składa się z 12 wysokiej jakości neodymowych magnesów wiertniczych. Napędy HSM można modułowo rozszerzać o różne przekładnie, hamulce trzymające i systemy enkoderów.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 3000,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 0,7 A |
| Moc nominalna | 10,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Manteleitung |
| Typ | IM B14 |
| Średnica | 45,0 mm |
| Długość | 127,0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0,00292 · 10 -3 kgm 2 |
| Nominalny moment obrotowy | 0,029 Nm |
| Mechaniczna stała czasowa | 3,86 ms |
| Moment tarcia | 0,01 Nm |
| Masa wirnika | 0,1 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 110,0 |
| F A (Dopuszczalne obciążenie osiowe wału) | 44,0 |
| Dane elektryczne | |
|---|---|
| Indukcyjność kotwicy | 0,81 mH |
| Rezystancja terminala | 1,89 oma |
| Stałe napięcie | 6,05 V/1000 min -1 |
| Stały moment obrotowy | 0,0445 Nm/A |
| Maks. Prąd szczytowy | 2,1 A |
| Elektryczna stała czasowa | 0,43 ms |
| Dane termiczne | |
|---|---|
| Maks. Temperatura otoczenia | 20,0°C |
| Klasa izolacji | F |
| Wzrost temperatury bez chłodzenia |
15,0 K/W |
{slider HSM3830-24}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| HSM3830-24 | 3000.0 min-1 | 1.6 ADC | 0.07 Nm | 23.0 W | 142.0 mm |
45.0 mm |
HSM3830-24 - Projekt silnika
Stojan jest trójfazowym uzwojeniem zębatym, wirnik składa się z 12 wysokiej jakości neodymowych magnesów wiertniczych. Napędy HSM można modułowo rozszerzać o różne przekładnie, hamulce trzymające i systemy enkoderów.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 3000,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 1,6 A |
| Moc nominalna | 23,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Manteleitung |
| Typ | IM B14 |
| Średnica | 45,0 mm |
| Długość | 142,0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0,00522 · 10 -3 kgm 2 |
| Nominalny moment obrotowy | 0,07 Nm |
| Mechaniczna stała czasowa | 1,787 ms |
| Moment tarcia | 0,02 Nm |
| Masa wirnika | 0,14 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 110,0 |
| F A (Dopuszczalne obciążenie osiowe wału) | 44,0 |
| Dane elektryczne | |
|---|---|
| Indukcyjność kotwicy | 0,267 mH |
| Rezystancja terminala | 0,7 oma |
| Stałe napięcie | 6,05 V/1000 min -1 |
| Stały moment obrotowy | 0,057 Nm/A |
| Maks. Prąd szczytowy | 4,8 A |
| Elektryczna stała czasowa | 0,31 ms |
| Dane termiczne | |
|---|---|
| Maks. Temperatura otoczenia | 20,0°C |
| Klasa izolacji | F |
| Wzrost temperatury bez chłodzenia | 6,4 K/W |
{/sliders}
{slider HSM3830}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| HSM3830 | 4000.0 min-1 | 1.9 ADC | 0.068 Nm | 30.0 W | 142.0 mm |
45.0 mm |
HSM3830 - Projekt silnika
Stojan jest trójfazowym uzwojeniem zębatym, wirnik składa się z 12 wysokiej jakości neodymowych magnesów wiertniczych. Napędy HSM można modułowo rozszerzać o różne przekładnie, hamulce trzymające i systemy enkoderów.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 4000,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 1,9 A |
| Moc nominalna | 30,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Manteleitung |
| Typ | IM B14 |
| Średnica | 45,0 mm |
| Długość | 142,0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0,00522 · 10 -3 kgm 2 |
| Nominalny moment obrotowy | 0,068 Nm |
| Mechaniczna stała czasowa | 2,196 ms |
| Moment tarcia | 0,015 Nm |
| Masa wirnika | 0,14 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 110,0 |
| F A (Dopuszczalne obciążenie osiowe wału) | 44,0 |
| Dane elektryczne | |
|---|---|
| Indukcyjność kotwicy | 0,168 mH |
| Rezystancja terminala | 0,553 oma |
| Stałe napięcie | 4,789 V/1000 min -1 |
| Stały moment obrotowy | 0,045 Nm/A |
| Maks. Prąd szczytowy | 5,7 A |
| Elektryczna stała czasowa | 0,304 ms |
| Dane termiczne | |
|---|---|
| Maks. Temperatura otoczenia | 20,0°C |
| Klasa izolacji | F |
| Wzrost temperatury bez chłodzenia | 6,7 K/W |
{slider HSM3845-24}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| HSM3845-24 | 3000.0 min-1 | 2.8 ADC | 0.14 Nm | 44.0 W | 157.0 mm |
45.0 mm |
HSM3845-24 - Projekt silnika
Stojan jest trójfazowym uzwojeniem zębatym, wirnik składa się z 12 wysokiej jakości neodymowych magnesów wiertniczych. Napędy HSM można modułowo rozszerzać o różne przekładnie, hamulce trzymające i systemy enkoderów.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 3000,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 2,8 A |
| Moc nominalna | 44,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Manteleitung |
| Typ | IM B14 |
| Średnica | 45,0 mm |
| Długość | 157,0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0,00752 · 10 -3 kgm 2 |
| Nominalny moment obrotowy | 0,14 Nm |
| Mechaniczna stała czasowa | 1,332 ms |
| Moment tarcia | 0,02 Nm |
| Masa wirnika | 0,18 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 110,0 |
| F A (Dopuszczalne obciążenie osiowe wału) | 44,0 |
| Dane elektryczne | |
|---|---|
| Indukcyjność kotwicy | 0,242 mH |
| Rezystancja terminala | 0,38 oma |
| Stałe napięcie | 5,67 V/1000 min -1 |
| Stały moment obrotowy | 0,058 Nm/A |
| Maks. Prąd szczytowy | 8,4 A |
| Elektryczna stała czasowa | 0,56 ms |
| Dane termiczne | |
|---|---|
| Maks. Temperatura otoczenia | 20,0°C |
| Klasa izolacji | F |
| Wzrost temperatury bez chłodzenia | 4,53 K/W |
{slider HSM3845}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| HSM3845 | 4000.0 min-1 | 3.0 ADC | 0.128 Nm | 55.0 W | 157.0 mm |
45.0 mm |
HSM3845 - Projekt silnika
Stojan jest trójfazowym uzwojeniem zębatym, wirnik składa się z 12 wysokiej jakości neodymowych magnesów wiertniczych. Napędy HSM można modułowo rozszerzać o różne przekładnie, hamulce trzymające i systemy enkoderów.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 4000,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 3,0 A |
| Moc nominalna | 55,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Manteleitung |
| Typ | IM B14 |
| Średnica | 45,0 mm |
| Długość | 157,0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0,00752 · 10 -3 kgm 2 |
| Nominalny moment obrotowy | 0,128 Nm |
| Mechaniczna stała czasowa | 1,332 ms |
| Moment tarcia | 0,01 Nm |
| Masa wirnika | 0,18 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 110,0 |
| F A (Dopuszczalne obciążenie osiowe wału) | 44,0 |
| Dane elektryczne | |
|---|---|
| Indukcyjność kotwicy | 0,097 mH |
| Rezystancja terminala | 0,48 oma |
| Stałe napięcie | 4,537 V/1000 min -1 |
| Stały moment obrotowy | 0,049 Nm/A |
| Maks. Prąd szczytowy | 8,422 A |
| Elektryczna stała czasowa | 0,202 ms |
| Dane termiczne | |
|---|---|
| Maks. Temperatura otoczenia | 20,0°C |
| Klasa izolacji | F |
| Wzrost temperatury bez chłodzenia | 5,8 K/W |
{/sliders}
{slider HSM4615-24}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| HSM4615-24 | 3000.0 min-1 | 3.3 ADC | 0.165 Nm | 52.0 W | 138.0 mm |
55.0 mm |

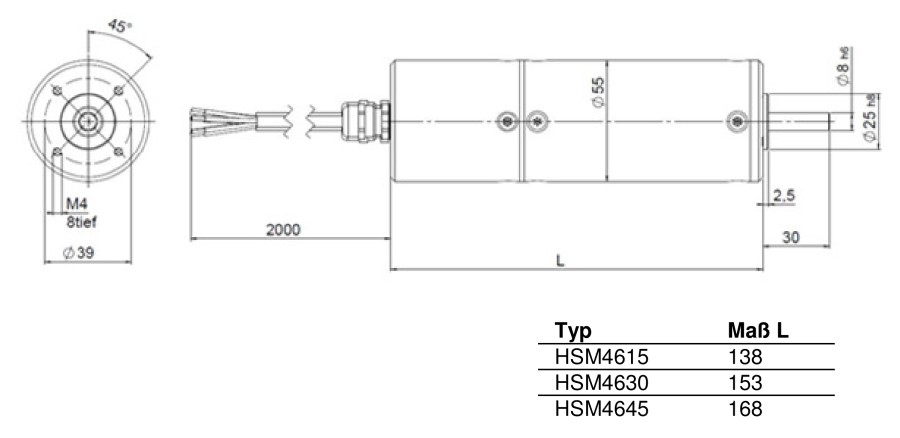

HSM4615-24 - Projekt silnika
Stojan jest trójfazowym uzwojeniem zębatym, wirnik składa się z 6 wysokiej jakości neodymowych magnesów wiertniczych. Napędy HSM można modułowo rozszerzać o różne przekładnie, hamulce trzymające i systemy enkoderów.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 3000,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 3,3 A |
| Moc nominalna | 52,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Manteleitung |
| Typ | IM B14 |
| Średnica | 55,0 mm |
| Długość | 138,0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0,0025 · 10 -3 kgm 2 |
| Nominalny moment obrotowy | 0,165 Nm |
| Mechaniczna stała czasowa | 0,71 ms |
| Moment tarcia | 0,025 Nm |
| Masa wirnika | 0,095 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 100,0 |
| F A (Dopuszczalne obciążenie osiowe wału) | 40,0 |
| Dane elektryczne | |
|---|---|
| Indukcyjność kotwicy | 0,91 mH |
| Rezystancja terminala | 0,95 oma |
| Stałe napięcie | 5,23 V/1000 min -1 |
| Stały moment obrotowy | 0,0575 Nm/A |
| Maks. Prąd szczytowy | 8,8 A |
| Elektryczna stała czasowa | 1,11 ms |
| Dane termiczne | |
|---|---|
| Maks. Temperatura otoczenia | 20,0°C |
| Klasa izolacji | F |
| Wzrost temperatury bez chłodzenia | 5,8 K/W |
{slider HSM4615}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| HSM4615 | 4000.0 min-1 | 4.7 ADC | 0.155 Nm | 65.0 W | 138.0 mm |
55.0 mm |
HSM4615- Projekt silnika
Stojan jest trójfazowym uzwojeniem zębatym, wirnik składa się z 6 wysokiej jakości neodymowych magnesów wiertniczych. Napędy HSM można modułowo rozszerzać o różne przekładnie, hamulce trzymające i systemy enkoderów.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 4000,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 4,7 A |
| Moc nominalna | 65,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Manteleitung |
| Typ | IM B14 |
| Średnica | 55,0 mm |
| Długość | 138,0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0,0025 · 10 -3 kgm 2 |
| Nominalny moment obrotowy | 0,155 Nm |
| Mechaniczna stała czasowa | 1,05 ms |
| Moment tarcia | 0,025 Nm |
| Masa wirnika | 0,095 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 100,0 |
| F A (Dopuszczalne obciążenie osiowe wału) | 40,0 |
| Dane elektryczne | |
|---|---|
| Indukcyjność kotwicy | 0,89 mH |
| Rezystancja terminala | 0,63 oma |
| Stałe napięcie | 3,75 V/1000 min -1 |
| Stały moment obrotowy | 0,0387 Nm/A |
| Maks. Prąd szczytowy | 12,7 A |
| Elektryczna stała czasowa | 1,41 ms |
| Dane termiczne | |
|---|---|
| Maks. Temperatura otoczenia | 20,0°C |
| Klasa izolacji | F |
| Wzrost temperatury bez chłodzenia | 5,8 K/W |
{slider HSM4630-24}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| HSM4630-24 | 3000.0 min-1 | 7.5 ADC | 0.39 Nm | 125.0 W | 153.0 mm |
55.0 mm |
HSM4630-24 - Projekt silnika
Stojan jest trójfazowym uzwojeniem zębatym, wirnik składa się z 6 wysokiej jakości neodymowych magnesów wiertniczych. Napędy HSM można modułowo rozszerzać o różne przekładnie, hamulce trzymające i systemy enkoderów.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 3000,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 7,5 A |
| Moc nominalna | 125,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Manteleitung |
| Typ | IM B14 |
| Średnica | 55,0 mm |
| Długość | 153,0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0,0044 · 10 -3 kgm 2 |
| Nominalny moment obrotowy | 0,39 Nm |
| Mechaniczna stała czasowa | 0,74 ms |
| Moment tarcia | 0,035 Nm |
| Masa wirnika | 0,131 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 100,0 |
| F A (Dopuszczalne obciążenie osiowe wału) | 40,0 |
| Dane elektryczne | |
|---|---|
| Indukcyjność kotwicy | 0,46 mH |
| Rezystancja terminala | 0,348 oma |
| Stałe napięcie | 5,21 V/1000 min -1 |
| Stały moment obrotowy | 0,0564 Nm/A |
| Maks. Prąd szczytowy | 21,0 A |
| Elektryczna stała czasowa | 1,32 ms |
| Dane termiczne | |
|---|---|
| Maks. Temperatura otoczenia | 20,0°C |
| Klasa izolacji | F |
| Termiczna stała czasowa | 11 minut |
| Wzrost temperatury bez chłodzenia | 1,16 K/W |
{sliderHSM4630}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| HSM4630 | 4000.0 min-1 | 9.3 ADC | 0.34 Nm | 140.0 W | 153.0 mm |
55.0 mm |
HSM4630- Projekt silnika
Stojan jest trójfazowym uzwojeniem zębatym, wirnik składa się z 6 wysokiej jakości neodymowych magnesów wiertniczych. Napędy HSM można modułowo rozszerzać o różne przekładnie, hamulce trzymające i systemy enkoderów.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 4000,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 9,3 A |
| Moc nominalna | 140,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Manteleitung |
| Typ | IM B14 |
| Średnica | 55,0 mm |
| Długość | 153,0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0,0044 · 10 -3 kgm 2 |
| Nominalny moment obrotowy | 0,34 Nm |
| Mechaniczna stała czasowa | 0,51 ms |
| Moment tarcia | 0,035 Nm |
| Masa wirnika | 0,131 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 100,0 |
| F A (Dopuszczalne obciążenie osiowe wału) | 40,0 |
| Dane elektryczne | |
|---|---|
| Indukcyjność kotwicy | 0,234 mH |
| Rezystancja terminala | 0,19 oma |
| Stałe napięcie | 3,75 V/1000 min -1 |
| Stały moment obrotowy | 0,0403 Nm/A |
| Maks. Prąd szczytowy | 26,0 A |
| Elektryczna stała czasowa | 1,23 ms |
| Dane termiczne | |
|---|---|
| Maks. Temperatura otoczenia | 20,0°C |
| Klasa izolacji | F |
| Termiczna stała czasowa | 11 minut |
| Wzrost temperatury bez chłodzenia | 1,16 K/W |
{slider HSM4645-24}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| HSM4645-24 | 3000.0 min-1 | 10.3 ADC | 0.56 Nm | 175.0 W | 168.0 mm |
55.0 mm |
HSM4645-24- Projekt silnika
Stojan jest trójfazowym uzwojeniem zębatym, wirnik składa się z 6 wysokiej jakości neodymowych magnesów wiertniczych. Napędy HSM można modułowo rozszerzać o różne przekładnie, hamulce trzymające i systemy enkoderów.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 3000,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 10,3 A |
| Moc nominalna | 175,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Manteleitung |
| Typ | IM B14 |
| Średnica | 55,0 mm |
| Długość | 168,0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0,0063 · 10 -3 kgm 2 |
| Nominalny moment obrotowy | 0,56 Nm |
| Mechaniczna stała czasowa | 0,5 ms |
| Moment tarcia | 0,055 Nm |
| Masa wirnika | 0,168 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 100,0 |
| F A (Dopuszczalne obciążenie osiowe wału) | 40,0 |
| Dane elektryczne | |
|---|---|
| Indukcyjność kotwicy | 0,23 mH |
| Rezystancja terminala | 0,29 oma |
| Stałe napięcie | 5,21 V/1000 min -1 |
| Stały moment obrotowy | 0,0568 Nm/A |
| Maks. Prąd szczytowy | 32,0 A |
| Elektryczna stała czasowa | 1,13 ms |
| Dane termiczne | |
|---|---|
| Maks. Temperatura otoczenia | 20,0°C |
| Klasa izolacji | F |
| Termiczna stała czasowa | 40 minut |
| Wzrost temperatury bez chłodzenia | 1,47 K/W |
{slider HSM4645}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| HSM4645 | 4000.0 min-1 | 14.6 ADC | 0.52 Nm | 220.0 W | 153.0 mm |
55.0 mm |
HSM4645- Projekt silnika
Stojan jest trójfazowym uzwojeniem zębatym, wirnik składa się z 6 wysokiej jakości neodymowych magnesów wiertniczych. Napędy HSM można modułowo rozszerzać o różne przekładnie, hamulce trzymające i systemy enkoderów.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 4000,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 14,6 A |
| Moc nominalna | 220,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Manteleitung |
| Typ | IM B14 |
| Średnica | 55,0 mm |
| Długość | 168,0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0,0063 · 10 -3 kgm 2 |
| Nominalny moment obrotowy | 0,52 Nm |
| Mechaniczna stała czasowa | 0,42 ms |
| Moment tarcia | 0,055 Nm |
| Masa wirnika | 0,168 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 100,0 |
| F A (Dopuszczalne obciążenie osiowe wału) | 40,0 |
| Dane elektryczne | |
|---|---|
| Indukcyjność kotwicy | 0,176 mH |
| Rezystancja terminala | 0,104 oma |
| Stałe napięcie | 3,9 V/1000 min -1 |
| Stały moment obrotowy | 0,0394 Nm/A |
| Maks. Prąd szczytowy | 41,0 A |
| Elektryczna stała czasowa | 1,7 ms |
| Dane termiczne | |
|---|---|
| Maks. Temperatura otoczenia | 20,0°C |
| Klasa izolacji | F |
| Termiczna stała czasowa | 40 minut |
| Wzrost temperatury bez chłodzenia | 1,47 K/W |
{/sliders}

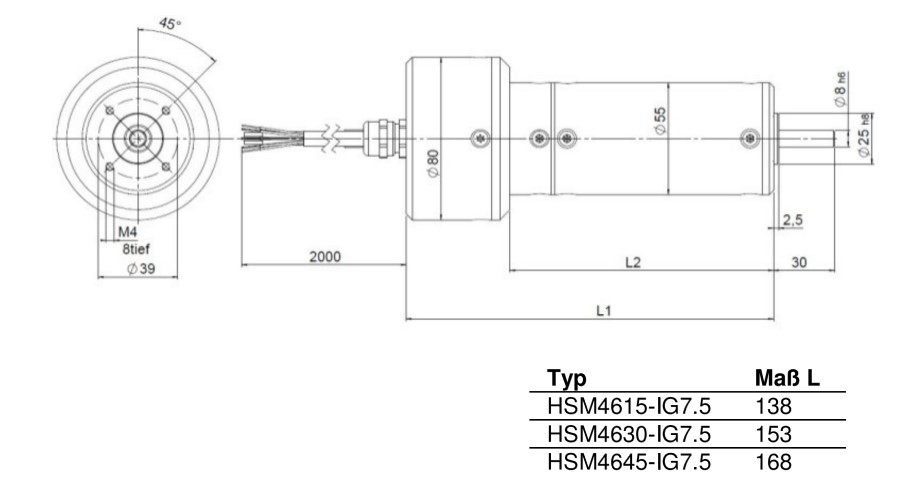

{slider HSM4615-24-IG7.5}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| HSM4615-24-IG7.5 | 3000.0 min-1 | 3.3 ADC | 0.165 Nm | 52.0 W | 138.0 mm |
80.0 mm |
HSM4615-24-IG7.5 - Projekt silnika
Stojan jest trójfazowym uzwojeniem zębatym, wirnik składa się z 6 wysokiej jakości neodymowych magnesów wiertniczych. Napędy HSM można modułowo rozszerzać o różne przekładnie, hamulce trzymające i systemy enkoderów.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 3000,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 3,3 A |
| Moc nominalna | 52,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Manteleitung |
| Typ | IM B14 |
| Średnica | 80,0 mm |
| Długość | 138,0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0,0025 · 10 -3 kgm 2 |
| Nominalny moment obrotowy | 0,165 Nm |
| Mechaniczna stała czasowa | 0,71 ms |
| Moment tarcia | 0,025 Nm |
| Masa wirnika | 0,098 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 100,0 |
| F A (Dopuszczalne obciążenie osiowe wału) | 40,0 |
| Dane elektryczne | |
|---|---|
| Indukcyjność kotwicy | 0,91 mH |
| Rezystancja terminala | 0,95 oma |
| Stałe napięcie | 5,23 V/1000 min -1 |
| Stały moment obrotowy | 0,0575 Nm/A |
| Maks. Prąd szczytowy | 8,8 A |
| Elektryczna stała czasowa | 1,11 ms |
| Dane termiczne | |
|---|---|
| Maks. Temperatura otoczenia | 20,0°C |
| Klasa izolacji | F |
| Termiczna stała czasowa | 40 minut |
| Wzrost temperatury bez chłodzenia | 1,47 K/W |
{slider HSM4615-IG7.5}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| HSM4615-IG7.5 | 4000.0 min-1 | 4.7 ADC | 0.155 Nm | 65.0 W | 138.0 mm |
80.0 mm |
HSM4615-IG7.5 - Projekt silnika
Stojan jest trójfazowym uzwojeniem zębatym, wirnik składa się z 6 wysokiej jakości neodymowych magnesów wiertniczych. Napędy HSM można modułowo rozszerzać o różne przekładnie, hamulce trzymające i systemy enkoderów.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 4000,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 4,7 A |
| Moc nominalna | 65,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Manteleitung |
| Typ | IM B14 |
| Średnica | 80,0 mm |
| Długość | 138,0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0,0025 · 10 -3 kgm 2 |
| Nominalny moment obrotowy | 0,155 Nm |
| Mechaniczna stała czasowa | 1,05 ms |
| Moment tarcia | 0,025 Nm |
| Masa wirnika | 0,098 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 100,0 |
| F A (Dopuszczalne obciążenie osiowe wału) | 40,0 |
| Dane elektryczne | |
|---|---|
| Indukcyjność kotwicy | 0,89 mH |
| Rezystancja terminala | 0,63 oma |
| Stałe napięcie | 3,75 V/1000 min -1 |
| Stały moment obrotowy | 0,0387 Nm/A |
| Maks. Prąd szczytowy | 12,7 A |
| Elektryczna stała czasowa | 1,41 ms |
| Dane termiczne | |
|---|---|
| Maks. Temperatura otoczenia | 20,0°C |
| Klasa izolacji | F |
| Termiczna stała czasowa | 40 minut |
| Wzrost temperatury bez chłodzenia | 1,47 K/W |
{slider HSM4630-24-IG7.5}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| HSM4630-24-IG7.5 | 3000.0 min-1 | 7.5 ADC | 0.39 Nm | 125.0 W | 153.0 mm |
80.0 mm |
HSM4630-24-IG7.5 - Projekt silnika
Stojan jest trójfazowym uzwojeniem zębatym, wirnik składa się z 6 wysokiej jakości neodymowych magnesów wiertniczych. Napędy HSM można modułowo rozszerzać o różne przekładnie, hamulce trzymające i systemy enkoderów.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 3000,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 7,5 A |
| Moc nominalna | 125,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Manteleitung |
| Typ | IM B14 |
| Średnica | 80,0 mm |
| Długość | 153,0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0,0044 · 10 -3 kgm 2 |
| Nominalny moment obrotowy | 0,39 Nm |
| Mechaniczna stała czasowa | 0,74 ms |
| Moment tarcia | 0,035 Nm |
| Masa wirnika | 0,135 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 100,0 |
| F A (Dopuszczalne obciążenie osiowe wału) | 40,0 |
| Dane elektryczne | |
|---|---|
| Indukcyjność kotwicy | 0,46 mH |
| Rezystancja terminala | 0,348 oma |
| Stałe napięcie | 5,21 V/1000 min -1 |
| Stały moment obrotowy | 0,0564 Nm/A |
| Maks. Prąd szczytowy | 21,0 A |
| Elektryczna stała czasowa | 1,32 ms |
| Dane termiczne | |
|---|---|
| Maks. Temperatura otoczenia | 20,0°C |
| Klasa izolacji | F |
| Termiczna stała czasowa | 11 minut |
| Wzrost temperatury bez chłodzenia | 1,16 K/W |
{slider HSM4630-IG7.5}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| HSM4630-IG7.5 | 4000.0 min-1 | 9.3 ADC | 0.34 Nm | 140.0 W | 153.0 mm |
80.0 mm |
HSM4630-IG7.5 - Projekt silnika
Stojan jest trójfazowym uzwojeniem zębatym, wirnik składa się z 6 wysokiej jakości neodymowych magnesów wiertniczych. Napędy HSM można modułowo rozszerzać o różne przekładnie, hamulce trzymające i systemy enkoderów.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 4000,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 9,3 A |
| Moc nominalna | 140,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Manteleitung |
| Typ | IM B14 |
| Średnica | 80,0 mm |
| Długość | 153,0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0,0044 · 10 -3 kgm 2 |
| Nominalny moment obrotowy | 0,34 Nm |
| Mechaniczna stała czasowa | 0,51 ms |
| Moment tarcia | 0,035 Nm |
| Masa wirnika | 0,135 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 100,0 |
| F A (Dopuszczalne obciążenie osiowe wału) | 40,0 |
| Dane elektryczne | |
|---|---|
| Indukcyjność kotwicy | 0,234 mH |
| Rezystancja terminala | 0,19 oma |
| Stałe napięcie | 3,75 V/1000 min -1 |
| Stały moment obrotowy | 0,0403 Nm/A |
| Maks. Prąd szczytowy | 26,0 A |
| Elektryczna stała czasowa | 1,23 ms |
| Dane termiczne | |
|---|---|
| Maks. Temperatura otoczenia | 20,0°C |
| Klasa izolacji | F |
| Termiczna stała czasowa | 11 minut |
| Wzrost temperatury bez chłodzenia | 1,16 K/W |
{slider HSM4645-24-IG7.5}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| HSM4645-24-IG7.5 | 3000.0 min-1 | 10.3 ADC | 0.56 Nm | 175.0 W | 168.0 mm |
80.0 mm |
HSM4645-24-IG7.5 - Projekt silnika
Stojan jest trójfazowym uzwojeniem zębatym, wirnik składa się z 6 wysokiej jakości neodymowych magnesów wiertniczych. Napędy HSM można modułowo rozszerzać o różne przekładnie, hamulce trzymające i systemy enkoderów.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 3000,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 10,3 A |
| Moc nominalna | 175,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Manteleitung |
| Typ | IM B14 |
| Średnica | 80,0 mm |
| Długość | 168,0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0,0063 · 10 -3 kgm 2 |
| Nominalny moment obrotowy | 0,56 Nm |
| Mechaniczna stała czasowa | 0,5 ms |
| Moment tarcia | 0,055 Nm |
| Masa wirnika | 0,171 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 100,0 |
| F A (Dopuszczalne obciążenie osiowe wału) | 40,0 |
| Dane elektryczne | |
|---|---|
| Indukcyjność kotwicy | 0,23 mH |
| Rezystancja terminala | 0,29 oma |
| Stałe napięcie | 5,21 V/1000 min -1 |
| Stały moment obrotowy | 0,0568 Nm/A |
| Maks. Prąd szczytowy | 32,0 A |
| Elektryczna stała czasowa | 1,13 ms |
| Dane termiczne | |
|---|---|
| Maks. Temperatura otoczenia | 20,0°C |
| Klasa izolacji | F |
| Termiczna stała czasowa | 40 minut |
| Wzrost temperatury bez chłodzenia | 1,47 K/W |
{slider HSM4645-IG7.5}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| HSM4645-IG7.5 | 4000.0 min-1 | 14.6 ADC | 0.52 Nm | 220.0 W | 168.0 mm |
80.0 mm |
HSM4645-IG7.5 - Projekt silnika
Stojan jest trójfazowym uzwojeniem zębatym, wirnik składa się z 6 wysokiej jakości neodymowych magnesów wiertniczych. Napędy HSM można modułowo rozszerzać o różne przekładnie, hamulce trzymające i systemy enkoderów.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 4000,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 14,6 A |
| Moc nominalna | 220,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Manteleitung |
| Typ | IM B14 |
| Średnica | 80,0 mm |
| Długość | 168,0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0,0063 · 10 -3 kgm 2 |
| Nominalny moment obrotowy | 0,52 Nm |
| Mechaniczna stała czasowa | 0,42 ms |
| Moment tarcia | 0,055 Nm |
| Masa wirnika | 0,171 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 100,0 |
| F A (Dopuszczalne obciążenie osiowe wału) | 40,0 |
| Dane elektryczne | |
|---|---|
| Indukcyjność kotwicy | 0,176 mH |
| Rezystancja terminala | 0,104 oma |
| Stałe napięcie | 3,9 V/1000 min -1 |
| Stały moment obrotowy | 0,0394 Nm/A |
| Maks. Prąd szczytowy | 41,0 A |
| Elektryczna stała czasowa | 1,7 ms |
| Dane termiczne | |
|---|---|
| Maks. Temperatura otoczenia | 20,0°C |
| Klasa izolacji | F |
| Termiczna stała czasowa | 40 minut |
| Wzrost temperatury bez chłodzenia | 1,47 K/W |
{/sliders}

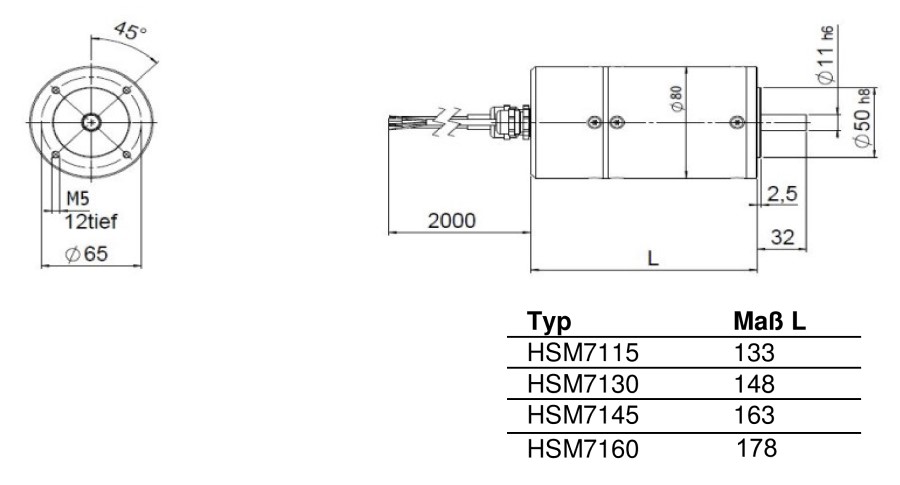

{slider HSM7115-24}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| HSM7115-24 | 3000.0 min-1 | 9.6 ADC | 0.44 Nm | 140.0 W | 133.0 mm |
80.0 mm |
HSM7115-24 - Projekt silnika
Stojan jest trójfazowym uzwojeniem zębatym, wirnik składa się z 12 wysokiej jakości neodymowych magnesów wiertniczych. Napędy HSM można modułowo rozszerzać o różne przekładnie, hamulce trzymające i systemy enkoderów.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 3000,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 9,6 A |
| Moc nominalna | 140,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Manteleitung |
| Typ | IM B14 |
| Średnica | 80,0 mm |
| Długość | 133,0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0,0752 · 10 -3 kgm 2 |
| Nominalny moment obrotowy | 0,44 Nm |
| Mechaniczna stała czasowa | 4,4 ms |
| Moment tarcia | 0,045 Nm |
| Masa wirnika | 0,37 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 230,0 |
| F A (Dopuszczalne obciążenie osiowe wału) | 90,0 |
| Dane elektryczne | |
|---|---|
| Indukcyjność kotwicy | 0,085 mH |
| Rezystancja terminala | 0,156 oma |
| Stałe napięcie | 4,8 V/1000 min -1 |
| Stały moment obrotowy | 0,0504 Nm/A |
| Maks. Prąd szczytowy | 27,0 A |
| Elektryczna stała czasowa | 0,54 ms |
| Dane termiczne | |
|---|---|
| Maks. Temperatura otoczenia | 20,0°C |
| Klasa izolacji | F |
| Termiczna stała czasowa | 40 minut |
| Wzrost temperatury bez chłodzenia | 1,47 K/W |
{slider HSM7115}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| HSM7115 | 4000.0 min-1 | 11.5 ADC | 0.43 Nm | 180.0 W | 133.0 mm |
80.0 mm |
HSM7115- Projekt silnika
Stojan jest trójfazowym uzwojeniem zębatym, wirnik składa się z 12 wysokiej jakości neodymowych magnesów wiertniczych. Napędy HSM można modułowo rozszerzać o różne przekładnie, hamulce trzymające i systemy enkoderów.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 4000,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 11,5 A |
| Moc nominalna | 180,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Manteleitung |
| Typ | IM B14 |
| Średnica | 80,0 mm |
| Długość | 133,0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0,0752 · 10 -3 kgm 2 |
| Nominalny moment obrotowy | 0,43 Nm |
| Mechaniczna stała czasowa | 4,2 ms |
| Moment tarcia | 0,045 Nm |
| Masa wirnika | 0,37 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 230,0 |
| F A (Dopuszczalne obciążenie osiowe wału) | 90,0 |
| Dane elektryczne | |
|---|---|
| Indukcyjność kotwicy | 0,07 mH |
| Rezystancja terminala | 0,1 oma |
| Stałe napięcie | 3,84 V/1000 min -1 |
| Stały moment obrotowy | 0,0414 Nm/A |
| Maks. Prąd szczytowy | 32,3 A |
| Elektryczna stała czasowa | 0,7 ms |
| Dane termiczne | |
|---|---|
| Maks. Temperatura otoczenia | 20,0°C |
| Klasa izolacji | F |
| Termiczna stała czasowa | 40 minut |
| Wzrost temperatury bez chłodzenia | 1,47 K/W |
{slider HSM7130-24}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| HSM7130-24 | 3000.0 min-1 | 16.3 ADC | 0.87 Nm | 270.0 W | 148.0 mm |
80.0 mm |
HSM7130-24 - Projekt silnika
Stojan jest trójfazowym uzwojeniem zębatym, wirnik składa się z 12 wysokiej jakości neodymowych magnesów wiertniczych. Napędy HSM można modułowo rozszerzać o różne przekładnie, hamulce trzymające i systemy enkoderów.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 3000,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 16,3 A |
| Moc nominalna | 270,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Manteleitung |
| Typ | IM B14 |
| Średnica | 80,0 mm |
| Długość | 148,0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0,1463 · 10 -3 kgm 2 |
| Nominalny moment obrotowy | 0,87 Nm |
| Mechaniczna stała czasowa | 4,08 ms |
| Moment tarcia | 0,035 Nm |
| Masa wirnika | 0,59 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 230,0 |
| F A (Dopuszczalne obciążenie osiowe wału) | 90,0 |
| Dane elektryczne | |
|---|---|
| Indukcyjność kotwicy | 0,096 mH |
| Rezystancja terminala | 0,085 oma |
| Stałe napięcie | 5,15 V/1000 min -1 |
| Stały moment obrotowy | 0,0541 Nm/A |
| Maks. Prąd szczytowy | 46,0 A |
| Elektryczna stała czasowa | 1,17 ms |
| Dane termiczne | |
|---|---|
| Maks. Temperatura otoczenia | 20,0°C |
| Klasa izolacji | F |
| Termiczna stała czasowa | 60 minut |
| Wzrost temperatury bez chłodzenia | 0,89 K/W |
{slider HSM7130 }
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| HSM7130 | 4000.0 min-1 | 22.0 ADC | 0.85 Nm | 360.0 W | 148.0 mm |
80.0 mm |
HSM7130 - Projekt silnika
Stojan jest trójfazowym uzwojeniem zębatym, wirnik składa się z 12 wysokiej jakości neodymowych magnesów wiertniczych. Napędy HSM można modułowo rozszerzać o różne przekładnie, hamulce trzymające i systemy enkoderów.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 4000,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 22,0 A |
| Moc nominalna | 360,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Manteleitung |
| Typ | IM B14 |
| Średnica | 80,0 mm |
| Długość | 148,0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0,1463 · 10 -3 kgm 2 |
| Nominalny moment obrotowy | 0,85 Nm |
| Mechaniczna stała czasowa | 3,34 ms |
| Moment tarcia | 0,07 Nm |
| Masa wirnika | 0,59 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 230,0 |
| F A (Dopuszczalne obciążenie osiowe wału) | 90,0 |
| Dane elektryczne | |
|---|---|
| Indukcyjność kotwicy | 0,053 mH |
| Rezystancja terminala | 0,043 Ω |
| Stałe napięcie | 3,87 V/1000 min -1 |
| Stały moment obrotowy | 0,0434 Nm/A |
| Maks. Prąd szczytowy | 60,0 A |
| Elektryczna stała czasowa | 1,23 ms |
| Dane termiczne | |
|---|---|
| Maks. Temperatura otoczenia | 20,0°C |
| Klasa izolacji | F |
| Termiczna stała czasowa | 60 minut |
| Wzrost temperatury bez chłodzenia | 0,89 K/W |
{slider HSM7145-24}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| HSM7145-24 | 3000.0 min-1 | 25.3 ADC | 1.45 Nm | 460.0 W | 163.0 mm |
80.0 mm |
HSM7145-24 - Projekt silnika
Stojan jest trójfazowym uzwojeniem zębatym, wirnik składa się z 12 wysokiej jakości neodymowych magnesów wiertniczych. Napędy HSM można modułowo rozszerzać o różne przekładnie, hamulce trzymające i systemy enkoderów.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 3000,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 25,3 A |
| Moc nominalna | 460,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Manteleitung |
| Typ | IM B14 |
| Średnica | 80,0 mm |
| Długość | 163,0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0,2174 · 10 -3 kgm 2 |
| Nominalny moment obrotowy | 1,45 Nm |
| Mechaniczna stała czasowa | 2,6 ms |
| Moment tarcia | 0,12 Nm |
| Masa wirnika | 0,82 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 230,0 |
| F A (Dopuszczalne obciążenie osiowe wału) | 90,0 |
| Dane elektryczne | |
|---|---|
| Indukcyjność kotwicy | 0,06 mH |
| Rezystancja terminala | 0,045 oma |
| Stałe napięcie | 5,8 V/1000 min -1 |
| Stały moment obrotowy | 0,0648 Nm/A |
| Maks. Prąd szczytowy | 69,0 A |
| Elektryczna stała czasowa | 1,33 ms |
| Dane termiczne | |
|---|---|
| Maks. Temperatura otoczenia | 20,0°C |
| Klasa izolacji | F |
| Termiczna stała czasowa | 60 minut |
| Wzrost temperatury bez chłodzenia | 0,89 K/W |
{slider HSM7145 }
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| HSM7145 | 4000.0 min-1 | 37.0 ADC | 1.42 Nm | 595.0 W | 163.0 mm |
80.0 mm |
HSM7145 - Projekt silnika
Stojan jest trójfazowym uzwojeniem zębatym, wirnik składa się z 12 wysokiej jakości neodymowych magnesów wiertniczych. Napędy HSM można modułowo rozszerzać o różne przekładnie, hamulce trzymające i systemy enkoderów.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 4000,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 37,0 A |
| Moc nominalna | 595,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Manteleitung |
| Typ | IM B14 |
| Średnica | 80,0 mm |
| Długość | 163,0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0,2174 · 10 -3 kgm 2 |
| Nominalny moment obrotowy | 1,42 Nm |
| Mechaniczna stała czasowa | 4,4 ms |
| Moment tarcia | 0,12 Nm |
| Masa wirnika | 0,82 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 230,0 |
| F A (Dopuszczalne obciążenie osiowe wału) | 90,0 |
| Dane elektryczne | |
|---|---|
| Indukcyjność kotwicy | 0,02 mH |
| Rezystancja terminala | 0,036 oma |
| Stałe napięcie | 4,05 V/1000 min -1 |
| Stały moment obrotowy | 0,0425 Nm/A |
| Maks. Prąd szczytowy | 100,0 A |
| Elektryczna stała czasowa | 0,56 ms |
| Dane termiczne | |
|---|---|
| Maks. Temperatura otoczenia | 20,0°C |
| Klasa izolacji | F |
| Termiczna stała czasowa | 60 minut |
| Wzrost temperatury bez chłodzenia | 0,89 K/W |
{/sliders}
{slider HSM7115-24-IG7.5 }

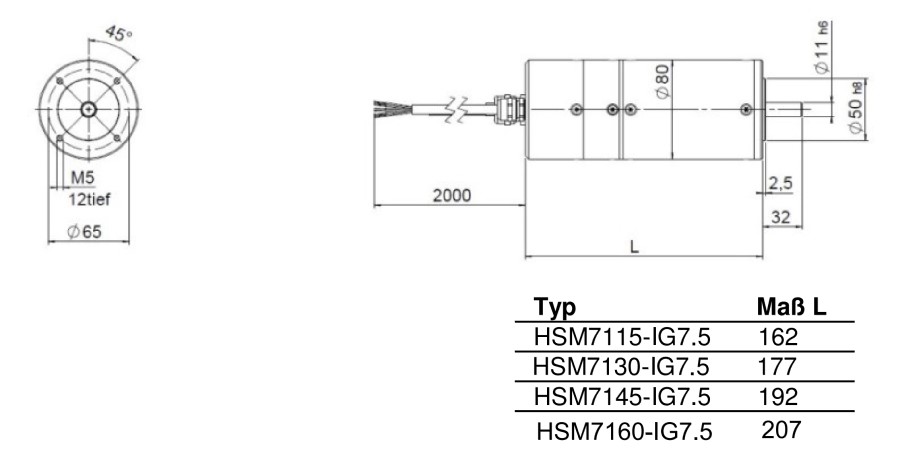

| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| HSM7115-24-IG7.5 | 3000.0 min-1 | 9.6 ADC | 0.44 Nm | 140.0 W | 162.0 mm |
80.0 mm |
HSM7115-24-IG7.5 - Projekt silnika
Stojan jest trójfazowym uzwojeniem zębatym, wirnik składa się z 12 wysokiej jakości neodymowych magnesów wiertniczych. Napędy HSM można modułowo rozszerzać o różne przekładnie, hamulce trzymające i systemy enkoderów.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 3000,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 9,6 A |
| Moc nominalna | 140,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Manteleitung |
| Typ | IM B14 |
| Średnica | 80,0 mm |
| Długość | 162,0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0,0719 · 10 -3 kgm 2 |
| Nominalny moment obrotowy | 0,44 Nm |
| Mechaniczna stała czasowa | 4,4 ms |
| Moment tarcia | 0,045 Nm |
| Masa wirnika | 0,38 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 230,0 |
| F A (Dopuszczalne obciążenie osiowe wału) | 90,0 |
| Dane elektryczne | |
|---|---|
| Indukcyjność kotwicy | 0,085 mH |
| Rezystancja terminala | 0,156 oma |
| Stałe napięcie | 4,8 V/1000 min -1 |
| Stały moment obrotowy | 0,0504 Nm/A |
| Maks. Prąd szczytowy | 27,0 A |
| Elektryczna stała czasowa | 0,54 ms |
| Dane termiczne | |
|---|---|
| Maks. Temperatura otoczenia | 20,0°C |
| Klasa izolacji | F |
| Termiczna stała czasowa | 60 minut |
| Wzrost temperatury bez chłodzenia | 0,89 K/W |
{slider HSM7115-IG7.5 }
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| HSM7115-IG7.5 | 4000.0 min-1 | 11.5 ADC | 0.43 Nm | 180.0 W | 162.0 mm |
80.0 mm |
HSM7115-IG7.5 - Projekt silnika
Stojan jest trójfazowym uzwojeniem zębatym, wirnik składa się z 12 wysokiej jakości neodymowych magnesów wiertniczych. Napędy HSM można modułowo rozszerzać o różne przekładnie, hamulce trzymające i systemy enkoderów.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 4000,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 11,5 A |
| Moc nominalna | 180,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Manteleitung |
| Typ | IM B14 |
| Średnica | 80,0 mm |
| Długość | 162,0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0,0719 · 10 -3 kgm 2 |
| Nominalny moment obrotowy | 0,43 Nm |
| Mechaniczna stała czasowa | 4,2 ms |
| Moment tarcia | 0,045 Nm |
| Masa wirnika | 0,38 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 230,0 |
| F A (Dopuszczalne obciążenie osiowe wału) | 90,0 |
| Dane elektryczne | |
|---|---|
| Indukcyjność kotwicy | 0,07 mH |
| Rezystancja terminala | 0,1 oma |
| Stałe napięcie | 3,84 V/1000 min -1 |
| Stały moment obrotowy | 0,0414 Nm/A |
| Maks. Prąd szczytowy | 32,3 A |
| Elektryczna stała czasowa | 0,7 ms |
| Dane termiczne | |
|---|---|
| Maks. Temperatura otoczenia | 20,0°C |
| Klasa izolacji | F |
| Termiczna stała czasowa | 60 minut |
| Wzrost temperatury bez chłodzenia | 0,89 K/W |
{slider HSM7130-24-IG7.5}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| HSM7130-24-IG7.5 | 3000.0 min-1 | 16.3 ADC | 0.87 Nm | 270.0 W | 177.0 mm |
80.0 mm |
HSM7130-24-IG7.5 - Projekt silnika
Stojan jest trójfazowym uzwojeniem zębatym, wirnik składa się z 12 wysokiej jakości neodymowych magnesów wiertniczych. Napędy HSM można modułowo rozszerzać o różne przekładnie, hamulce trzymające i systemy enkoderów.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 3000,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 16,3 A |
| Moc nominalna | 270,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Manteleitung |
| Typ | IM B14 |
| Średnica | 80,0 mm |
| Długość | 177,0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0,1463 · 10 -3 kgm 2 |
| Nominalny moment obrotowy | 0,87 Nm |
| Mechaniczna stała czasowa | 4,08 ms |
| Moment tarcia | 0,035 Nm |
| Masa wirnika | 0,6 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 230,0 |
| F A (Dopuszczalne obciążenie osiowe wału) | 90,0 |
| Dane elektryczne | |
|---|---|
| Indukcyjność kotwicy | 0,096 mH |
| Rezystancja terminala | 0,085 oma |
| Stałe napięcie | 5,15 V/1000 min -1 |
| Stały moment obrotowy | 0,0541 Nm/A |
| Maks. Prąd szczytowy | 46,0 A |
| Elektryczna stała czasowa | 1,17 ms |
| Dane termiczne | |
|---|---|
| Maks. Temperatura otoczenia | 20,0°C |
| Klasa izolacji | F |
| Termiczna stała czasowa | 60 minut |
| Wzrost temperatury bez chłodzenia | 0,89 K/W |
{slider HSM7130-IG7.5 }
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| HSM7130-IG7.5 | 4000.0 min-1 | 22.0 ADC | 0.85 Nm | 360.0 W | 177.0 mm |
80.0 mm |
HSM7130-IG7.5 - Projekt silnika
Stojan jest trójfazowym uzwojeniem zębatym, wirnik składa się z 12 wysokiej jakości neodymowych magnesów wiertniczych. Napędy HSM można modułowo rozszerzać o różne przekładnie, hamulce trzymające i systemy enkoderów.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 4000,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 22,0 A |
| Moc nominalna | 360,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Manteleitung |
| Typ | IM B14 |
| Średnica | 80,0 mm |
| Długość | 177,0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0,1463 · 10 -3 kgm 2 |
| Nominalny moment obrotowy | 0,85 Nm |
| Mechaniczna stała czasowa | 3,34 ms |
| Moment tarcia | 0,07 Nm |
| Masa wirnika | 0,6 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 230,0 |
| F A (Dopuszczalne obciążenie osiowe wału) | 90,0 |
| Dane elektryczne | |
|---|---|
| Indukcyjność kotwicy | 0,053 mH |
| Rezystancja terminala | 0,043 Ω |
| Stałe napięcie | 3,87 V/1000 min -1 |
| Stały moment obrotowy | 0,0434 Nm/A |
| Maks. Prąd szczytowy | 60,0 A |
| Elektryczna stała czasowa | 1,23 ms |
| Dane termiczne | |
|---|---|
| Maks. Temperatura otoczenia | 20,0°C |
| Klasa izolacji | F |
| Termiczna stała czasowa | 60 minut |
| Wzrost temperatury bez chłodzenia | 0,89 K/W |
{slider HSM7145-24-IG7.5 }
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| HSM7145-24-IG7.5 | 3000.0 min-1 | 25.3 ADC | 1.45 Nm | 460.0 W | 192.0 mm |
80.0 mm |
HSM7145-24-IG7.5 - Projekt silnika
Stojan jest trójfazowym uzwojeniem zębatym, wirnik składa się z 12 wysokiej jakości neodymowych magnesów wiertniczych. Napędy HSM można modułowo rozszerzać o różne przekładnie, hamulce trzymające i systemy enkoderów.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 3000,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 25,3 A |
| Moc nominalna | 460,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Manteleitung |
| Typ | IM B14 |
| Średnica | 80,0 mm |
| Długość | 192,0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0,22192 · 10 -3 kgm 2 |
| Nominalny moment obrotowy | 1,45 Nm |
| Mechaniczna stała czasowa | 2,6 ms |
| Moment tarcia | 0,12 Nm |
| Masa wirnika | 0,82 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 230,0 |
| F A (Dopuszczalne obciążenie osiowe wału) | 90,0 |
| Dane elektryczne | |
|---|---|
| Indukcyjność kotwicy | 0,06 mH |
| Rezystancja terminala | 0,045 oma |
| Stałe napięcie | 5,8 V/1000 min -1 |
| Stały moment obrotowy | 0,0648 Nm/A |
| Maks. Prąd szczytowy | 69,0 A |
| Elektryczna stała czasowa | 1,33 ms |
| Dane termiczne | |
|---|---|
| Maks. Temperatura otoczenia | 20,0°C |
| Klasa izolacji | F |
| Termiczna stała czasowa | 60 minut |
| Wzrost temperatury bez chłodzenia | 0,89 K/W |
{slider HSM7145-IG7.5 }
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| HSM7145-IG7.5 | 4000.0 min-1 | 37.0 ADC | 1.42 Nm | 595.0 W | 192.0 mm |
80.0 mm |
HSM7145-IG7.5 - Projekt silnika
Stojan jest trójfazowym uzwojeniem zębatym, wirnik składa się z 12 wysokiej jakości neodymowych magnesów wiertniczych. Napędy HSM można modułowo rozszerzać o różne przekładnie, hamulce trzymające i systemy enkoderów.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 4000,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 37,0 A |
| Moc nominalna | 595,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Manteleitung |
| Typ | IM B14 |
| Średnica | 80,0 mm |
| Długość | 192,0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0,22192 · 10 -3 kgm 2 |
| Nominalny moment obrotowy | 1,42 Nm |
| Mechaniczna stała czasowa | 4,4 ms |
| Moment tarcia | 0,12 Nm |
| Masa wirnika | 0,82 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 230,0 |
| F A (Dopuszczalne obciążenie osiowe wału) | 90,0 |
| Dane elektryczne | |
|---|---|
| Indukcyjność kotwicy | 0,02 mH |
| Rezystancja terminala | 0,036 oma |
| Stałe napięcie | 4,05 V/1000 min -1 |
| Stały moment obrotowy | 0,0425 Nm/A |
| Maks. Prąd szczytowy | 100,0 A |
| Elektryczna stała czasowa | 0,56 ms |
| Dane termiczne | |
|---|---|
| Maks. Temperatura otoczenia | 20,0°C |
| Klasa izolacji | F |
| Termiczna stała czasowa | 60 minut |
| Wzrost temperatury bez chłodzenia | 0,89 K/W |
{/sliders}
