GNM - Szczotkowe motoreduktory prądu stałego
Motoreduktory szczotkowe to specjalistyczne urządzenia mechaniczne, które łączą w sobie funkcje silnika elektrycznego oraz przekładni redukcyjnej. Dzięki temu połączeniu możliwe jest uzyskanie dużej siły obrotowej przy jednoczesnym zmniejszeniu prędkości obrotowej wału silnika. Motoreduktory charakteryzują się prostą budową, wysoką wydajnością oraz długą żywotnością. Są one powszechnie stosowane w różnorodnych aplikacjach przemysłowych, gdzie wymagane jest precyzyjne sterowanie prędkością obrotową.
Seria GNM to nasze serwomotory prądu stałego ze stałym polem magnetycznym. Jako warianty napięcia dla wersji standardowej oferujemy 12V, 24V i 42V. Nominalne zakresy momentu obrotowego w pracy ciągłej S1 sięgają do 1,6 Nm bez przekładni. W zależności od zastosowania silniki mogą mieć stopień ochrony IP21, IP41 lub IP54. Seria ta jest szczególnie przyjazna w obsłudze ze względu na okna wykonane ze szczotek węglowych.
Zalety wykorzystania motoreduktorów
Dostępne w naszej ofercie motoreduktory charakteryzują się wysoką sprawnością energetyczną, co pozwala na osiągnięcie optymalnych wyników pracy przy niższym zużyciu energii. Dzięki temu przedsiębiorstwa mogą obniżyć koszty eksploatacji i zwiększyć swoją konkurencyjność na rynku. Dzięki zastosowaniu wysokiej jakości materiałów oraz starannemu wykonaniu, motoreduktory szczotkowe cechują się dużą trwałością i odpornością na uszkodzenia mechaniczne. To oznacza, że urządzenia te mogą pracować przez długie lata bez konieczności częstych napraw czy wymiany części. Dodatkowo, motoreduktory mają stosunkowo prostą budowę, co ułatwia ich montaż oraz serwisowanie. Dzięki temu przedsiębiorstwa mogą zaoszczędzić czas i pieniądze na konserwacji urządzeń. Urządzenia te znajdują zastosowanie w różnych branżach przemysłu, takich jak maszyny do przetwórstwa żywności, automatyka przemysłowa, robotyka, systemy transportowe czy energetyka. Dzięki temu są one uniwersalnym rozwiązaniem dla wielu przedsiębiorstw.
Zastosowania motoreduktorów szczotkowych
Motoreduktory szczotkowe są wykorzystywane w różnych aplikacjach przemysłowych, gdzie wymagane jest precyzyjne sterowanie prędkością obrotową. Stosuje się je także w systemach automatyki przemysłowej, gdzie wymagana jest precyzyjna kontrola prędkości obrotowej oraz duże momenty obrotowe. Przykładem takiego zastosowania mogą być maszyny do wtrysku tworzyw sztucznych czy linie montażowe. Coraz częściej są także stosowane w robotach przemysłowych, które muszą wykonywać precyzyjne ruchy przy jednoczesnym utrzymaniu dużej siły obrotowej. Dzięki nim możliwe jest osiągnięcie wysokiej precyzji oraz niezawodności pracy robotów. Wykorzystywana są również w różnych systemach transportowych, takich jak windy, dźwigi czy systemy przenośników taśmowych. Dzięki nim możliwe jest płynne i precyzyjne sterowanie prędkością obrotową, co przekłada się na większą wydajność pracy tych urządzeń. Ponadto, motoreduktory szczotkowe znajdują zastosowanie również w energetyce, gdzie są wykorzystywane do sterowania prędkością obrotową generatorów czy turbin wiatrowych. Dzięki temu możliwe jest osiągnięcie optymalnej wydajności pracy tych urządzeń oraz zmniejszenie zużycia energii.
Zapoznaj się także z naszą ofertą silników szczotkowych.
Katalog produktów serii GNM (PDF)
{slider GNM2130C-G5}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM2130C-G5 | 17.0 min-1 | 0.64 ADC | 3.0 Nm | 5.2 W | 140.0 mm |
34.0 mm |

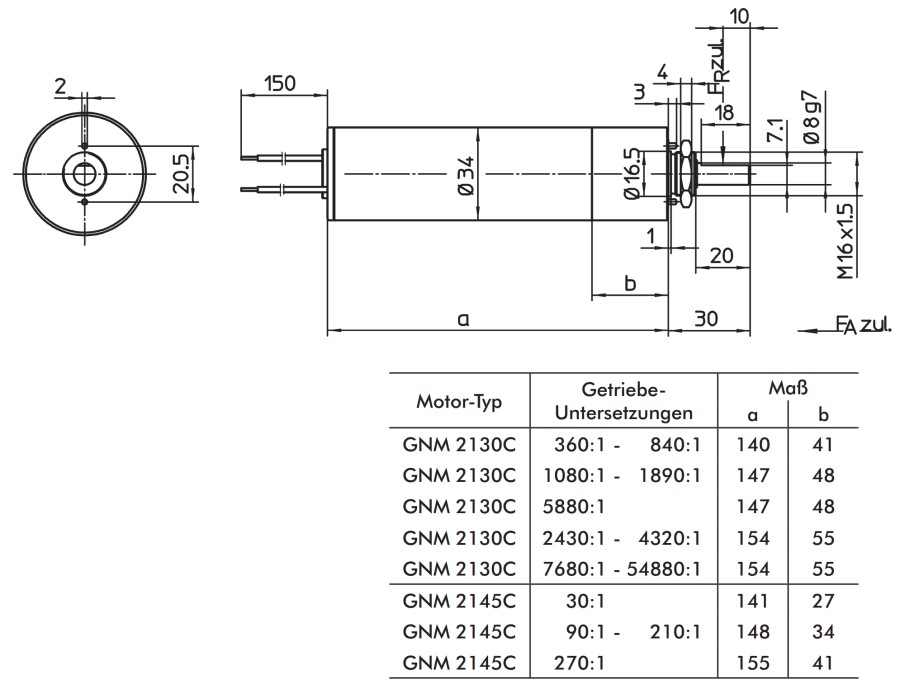

GNM2130C-G5 - Projekt silnika
Koło zębate frezowane w wale silnika. Darmowe leady. Montaż jednootworowy lub kołnierzowy, patrz rysunki.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 17,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 0,64 A |
| Moc nominalna | 5,2 W |
| Maksymalna moc | 5,2 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 21 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 34,0 mm |
| Długość | 140,0 mm |
| Dane mechaniczne | |
|---|---|
| Nominalny moment obrotowy | 3,0 Nm |
| Nominalny prąd mieszany momentu obrotowego | 2,4 Nm |
| Maks. Ciągły moment obrotowy | 3,0 Nm |
| Moment rozruchowy | 3,3 Nm |
| Maks. Moment rozruchowy | 3,3 Nm |
| Prąd znamionowy (prąd mieszany) | 0,56 A |
| Prąd szczytowy | 0,76 A |
| Masa całkowita M+G | 0,65 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 30,0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1: 360 |
| Łożysko (silnik) | Kugellagera |
| Łożysko (skrzynia biegów) | Sinterbronze-Gleitlager |
| Wejście przeniesienia mocy | 8,0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 6000,0 min -1 |
| Sprawność skrzyni biegów | 65,0% |
| Maksymalny moment rozruchowy | 3,3 Nm |
{slider GNM2130C-G5}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM2130C-G5 | 13.0 min-1 | 0.54 ADC | 3.0 Nm | 3.9 W | 140.0 mm |
34.0 mm |
GNM2130C-G5 - Projekt silnika
Koło zębate frezowane w wale silnika. Darmowe leady. Montaż jednootworowy lub kołnierzowy, patrz rysunki.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 13,0 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 0,54 A |
| Moc nominalna | 3,9 W |
| Maksymalna moc | 3,9 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 21 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 34,0 mm |
| Długość | 140,0 mm |
| Dane mechaniczne | |
|---|---|
| Nominalny moment obrotowy | 3,0 Nm |
| Nominalny prąd mieszany momentu obrotowego | 3,0 Nm |
| Maks. Ciągły moment obrotowy | 3,0 Nm |
| Moment rozruchowy | 3,5 Nm |
| Maks. Moment rozruchowy | 3,5 Nm |
| Prąd znamionowy (prąd mieszany) | 0,54 A |
| Prąd szczytowy | 0,65 A |
| Masa całkowita M+G | 0,65 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 30,0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1: 480 |
| Łożysko (silnik) | Kugellagera |
| Łożysko (skrzynia biegów) | Sinterbronze-Gleitlager |
| Wejście przeniesienia mocy | 6,0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 6000,0 min -1 |
| Sprawność skrzyni biegów | 65,0% |
| Maksymalny moment rozruchowy | 3,5 Nm |
{slider GNM2130C-G5}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM2130C-G5 | 9.5 min-1 | 0.51 ADC | 3.5 Nm | 3.5 W |
140.0 mm |
34.0 mm |
GNM2130C-G5 - Projekt silnika
Koło zębate frezowane w wale silnika. Darmowe leady. Montaż jednootworowy lub kołnierzowy, patrz rysunki.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 9,5 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 0,51 A |
| Moc nominalna | 3,5 W |
| Maksymalna moc | 3,5 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 21 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 34,0 mm |
| Długość | 140,0 mm |
| Dane mechaniczne | |
|---|---|
| Nominalny moment obrotowy | 3,5 Nm |
| Nominalny prąd mieszany momentu obrotowego | 3,5 Nm |
| Maks. Ciągły moment obrotowy | 3,5 Nm |
| Moment rozruchowy | 4,0 Nm |
| Maks. Moment rozruchowy | 4,0 Nm |
| Prąd znamionowy (prąd mieszany) | 0,51 A |
| Prąd szczytowy | 0,6 A |
| Masa całkowita M+G | 0,65 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 30,0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1: 630 |
| Łożysko (silnik) | Kugellagera |
| Łożysko (skrzynia biegów) | Sinterbronze-Gleitlager |
| Wejście przeniesienia mocy | 5,4 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 6000,0 min -1 |
| Sprawność skrzyni biegów | 65,0% |
| Maksymalny moment rozruchowy | 4,0 Nm |
{slider GNM2130C-G5}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM2130C-G5 | 7.1 min-1 | 0.44 ADC | 3.5 Nm | 2.6 W | 140.0 mm |
34.0 mm |
GNM2130C-G5 - Projekt silnika
Koło zębate frezowane w wale silnika. Darmowe leady. Montaż jednootworowy lub kołnierzowy, patrz rysunki.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 7,1 minuty -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 0,44 A |
| Moc nominalna | 2,6 W |
| Maksymalna moc | 2,6 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 21 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 34,0 mm |
| Długość | 140,0 mm |
| Dane mechaniczne | |
|---|---|
| Nominalny moment obrotowy | 3,5 Nm |
| Nominalny prąd mieszany momentu obrotowego | 3,5 Nm |
| Maks. Ciągły moment obrotowy | 3,5 Nm |
| Moment rozruchowy | 4,0 Nm |
| Maks. Moment rozruchowy | 4,0 Nm |
| Prąd znamionowy (prąd mieszany) | 0,44 A |
| Prąd szczytowy | 0,51 A |
| Masa całkowita M+G | 0,65 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 30,0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1: 840 |
| Łożysko (silnik) | Kugellagera |
| Łożysko (skrzynia biegów) | Sinterbronze-Gleitlager |
| Wejście przeniesienia mocy | 4,0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 6000,0 min -1 |
| Sprawność skrzyni biegów | 65,0% |
| Maksymalny moment rozruchowy | 4,0 Nm |
{slider GNM2130C-G5}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM2130C-G5 | 5.6 min-1 | 0.43 ADC | 3.5 Nm | 2.0 W | 147.0 mm |
34.0 mm |
GNM2130C-G5 - Projekt silnika
Koło zębate frezowane w wale silnika. Darmowe leady. Montaż jednootworowy lub kołnierzowy, patrz rysunki.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 5,6 min -1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 0,43 A |
| Moc nominalna | 2,0 W |
| Maksymalna moc | 2,0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 21 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 34,0 mm |
| Długość | 147,0 mm |
| Dane mechaniczne | |
|---|---|
| Nominalny moment obrotowy | 3,5 Nm |
| Nominalny prąd mieszany momentu obrotowego | 3,5 Nm |
| Maks. Ciągły moment obrotowy | 3,5 Nm |
| Moment rozruchowy | 4,0 Nm |
| Maks. Moment rozruchowy | 4,0 Nm |
| Prąd znamionowy (prąd mieszany) | 0,43 A |
| Prąd szczytowy | 0,45 A |
| Masa całkowita M+G | 0,7 kg |
| F R (Dopuszczalne obciążenie promieniowe wału) | 30,0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1:1080 |
| Łożysko (silnik) | Kugellagera |
| Łożysko (skrzynia biegów) | Sinterbronze-Gleitlager |
| Wejście przeniesienia mocy | 3,6 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 6000,0 min -1 |
| Sprawność skrzyni biegów | 55,0% |
| Maksymalny moment rozruchowy | 4,0 Nm |
{slider GNM2130C-G5}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM2130C-G5 | 3.2 min-1 | 0.36 ADC | 4.0 Nm | 1.3 W | 147.0 mm |
34.0 mm |
GNM2130C-G5 - Projekt silnika
Koło zębate frezowane w wale silnika. Darmowe leady. Montaż jednootworowy lub kołnierzowy, patrz rysunki.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 3.2 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 0.36 A |
| Moc nominalna | 1.3 W |
| Maksymalna moc | 1.3 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 21 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 34.0 mm |
| Długość | 147.0 mm |
| Dane mechaniczne | |
|---|---|
| Nominalny moment obrotowy | 4.0 Nm |
| Nominalny prąd mieszany momentu obrotowego | 4.0 Nm |
| Maks. Ciągły moment obrotowy | 4.0 Nm |
| Moment rozruchowy | 4.0 Nm |
| Max. Moment rozruchowy | 4.0 Nm |
| Prąd znamionowy (prąd mieszany) | 0.36 A |
| Prąd szczytowy | 0.36 A |
| Masa całkowita M+G | 0.7 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 30.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 1890 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Sinterbronze-Gleitlager |
| Wejście przeniesienia mocy | 2.4 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 6000.0 min-1 |
| Sprawność skrzyni biegów | 55.0 % |
| Max Moment rozruchowy | 4.0 Nm |
{slider GNM2130C-G5}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM2130C-G5 | 2.5 min-1 | 0.36 ADC | 4.0 Nm | 1.0 W | 154.0 mm |
34.0 mm |
GNM2130C-G5 - Projekt silnika
Koło zębate frezowane w wale silnika. Darmowe leady. Montaż jednootworowy lub kołnierzowy, patrz rysunki.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 2.5 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 0.36 A |
| Moc nominalna | 1.0 W |
| Maksymalna moc | 1.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 21 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 34.0 mm |
| Długość | 154.0 mm |
| Dane mechaniczne | |
|---|---|
| Nominalny moment obrotowy | 4.0 Nm |
| Nominalny prąd mieszany momentu obrotowego | 4.0 Nm |
| Maks. Ciągły moment obrotowy | 4.0 Nm |
| Moment rozruchowy | 5.0 Nm |
| Max. Moment rozruchowy | 5.0 Nm |
| Prąd znamionowy (prąd mieszany) | 0.36 A |
| Prąd szczytowy | 0.39 A |
| Masa całkowita M+G | 0.75 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 30.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 2430 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Sinterbronze-Gleitlager |
| Wejście przeniesienia mocy | 2.2 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 6000.0 min-1 |
| Sprawność skrzyni biegów | 45.0 % |
| Max Moment rozruchowy | 5.0 Nm |
{slider GNM2130C-G5}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM2130C-G5 | 1.9 min-1 | 0.32 ADC | 4.0 Nm | 0.78 W | 154.0 mm |
34.0 mm |
GNM2130C-G5 - Projekt silnika
Koło zębate frezowane w wale silnika. Darmowe leady. Montaż jednootworowy lub kołnierzowy, patrz rysunki.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 1.9 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 0.32 A |
| Moc nominalna | 0.78 W |
| Maksymalna moc | 0.78 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 21 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 34.0 mm |
| Długość | 154.0 mm |
| Dane mechaniczne | |
|---|---|
| Nominalny moment obrotowy | 4.0 Nm |
| Nominalny prąd mieszany momentu obrotowego | 4.0 Nm |
| Maks. Ciągły moment obrotowy | 4.0 Nm |
| Moment rozruchowy | 5.0 Nm |
| Max. Moment rozruchowy | 5.0 Nm |
| Prąd znamionowy (prąd mieszany) | 0.32 A |
| Prąd szczytowy | 0.33 A |
| Masa całkowita M+G | 0.75 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 30.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 3240 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Sinterbronze-Gleitlager |
| Wejście przeniesienia mocy | 1.4 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 6000.0 min-1 |
| Sprawność skrzyni biegów | 55.0 % |
| Max Moment rozruchowy | 5.0 Nm |
{slider GNM2130C-G5}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM2130C-G5 | 1.4 min-1 | 0.31 ADC | 4.0 Nm | 0.58 W | 154.0 mm |
34.0 mm |
GNM2130C-G5 - Projekt silnika
Koło zębate frezowane w wale silnika. Darmowe leady. Montaż jednootworowy lub kołnierzowy, patrz rysunki.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 1.4 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 0.31 A |
| Moc nominalna | 0.58 W |
| Maksymalna moc | 0.58 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 21 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 34.0 mm |
| Długość | 154.0 mm |
| Dane mechaniczne | |
|---|---|
| Nominalny moment obrotowy | 4.0 Nm |
| Nominalny prąd mieszany momentu obrotowego | 4.0 Nm |
| Maks. Ciągły moment obrotowy | 4.0 Nm |
| Moment rozruchowy | 5.0 Nm |
| Max. Moment rozruchowy | 5.0 Nm |
| Prąd znamionowy (prąd mieszany) | 0.31 A |
| Prąd szczytowy | 0.33 A |
| Masa całkowita M+G | 0.75 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 30.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 4320 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Sinterbronze-Gleitlager |
| Wejście przeniesienia mocy | 1.3 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 6000.0 min-1 |
| Sprawność skrzyni biegów | 45.0 % |
| Max Moment rozruchowy | 5.0 Nm |
{slider GNM2130C-G5}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM2130C-G5 | 1.0 min-1 | 0.3 ADC | 5.0 Nm | 0.53 W | 147.0 mm |
34.0 mm |
GNM2130C-G5 - Projekt silnika
Koło zębate frezowane w wale silnika. Darmowe leady. Montaż jednootworowy lub kołnierzowy, patrz rysunki.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 1.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 0.3 A |
| Moc nominalna | 0.53 W |
| Maksymalna moc | 0.53 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 21 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 34.0 mm |
| Długość | 147.0 mm |
| Dane mechaniczne | |
|---|---|
| Nominalny moment obrotowy | 5.0 Nm |
| Nominalny prąd mieszany momentu obrotowego | 5.0 Nm |
| Maks. Ciągły moment obrotowy | 5.0 Nm |
| Moment rozruchowy | 5.0 Nm |
| Max. Moment rozruchowy | 5.0 Nm |
| Prąd znamionowy (prąd mieszany) | 0.3 A |
| Prąd szczytowy | 0.3 A |
| Masa całkowita M+G | 0.7 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 30.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 5880 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Sinterbronze-Gleitlager |
| Wejście przeniesienia mocy | 1.2 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 6000.0 min-1 |
| Sprawność skrzyni biegów | 45.0 % |
| Max Moment rozruchowy | 5.0 Nm |
{slider GNM2130C-G5}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM2130C-G5 | 0.8 min-1 | 0.29 ADC | 5.0 Nm | 0.41 W | 154.0 mm |
34.0 mm |
GNM2130C-G5 - Projekt silnika
Koło zębate frezowane w wale silnika. Darmowe leady. Montaż jednootworowy lub kołnierzowy, patrz rysunki.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 0.8 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 0.29 A |
| Moc nominalna | 0.41 W |
| Maksymalna moc | 0.41 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 21 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 34.0 mm |
| Długość | 154.0 mm |
| Dane mechaniczne | |
|---|---|
| Nominalny moment obrotowy | 5.0 Nm |
| Nominalny prąd mieszany momentu obrotowego | 5.0 Nm |
| Maks. Ciągły moment obrotowy | 5.0 Nm |
| Moment rozruchowy | 5.0 Nm |
| Max. Moment rozruchowy | 5.0 Nm |
| Prąd znamionowy (prąd mieszany) | 0.29 A |
| Prąd szczytowy | 0.29 A |
| Masa całkowita M+G | 0.75 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 30.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 7680 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Sinterbronze-Gleitlager |
| Wejście przeniesienia mocy | 0.91 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 6000.0 min-1 |
| Sprawność skrzyni biegów | 45.0 % |
| Max Moment rozruchowy | 5.0 Nm |
{slider GNM2130C-G5}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM2130C-G5 | 0.5 min-1 | 0.28 ADC | 5.0 Nm | 0.24 W | 154.0 mm |
34.0 mm |
GNM2130C-G5 - Projekt silnika
Koło zębate frezowane w wale silnika. Darmowe leady. Montaż jednootworowy lub kołnierzowy, patrz rysunki.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 0.5 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 0.28 A |
| Moc nominalna | 0.24 W |
| Maksymalna moc | 0.24 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 21 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 34.0 mm |
| Długość | 154.0 mm |
| Dane mechaniczne | |
|---|---|
| Nominalny moment obrotowy | 5.0 Nm |
| Nominalny prąd mieszany momentu obrotowego | 5.0 Nm |
| Maks. Ciągły moment obrotowy | 5.0 Nm |
| Moment rozruchowy | 5.0 Nm |
| Max. Moment rozruchowy | 5.0 Nm |
| Prąd znamionowy (prąd mieszany) | 0.28 A |
| Prąd szczytowy | 0.28 A |
| Masa całkowita M+G | 0.75 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 30.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 13230 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Sinterbronze-Gleitlager |
| Wejście przeniesienia mocy | 0.6 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 6000.0 min-1 |
| Sprawność skrzyni biegów | 40.0 % |
| Max Moment rozruchowy | 5.0 Nm |
{slider GNM2130C-G5}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM2130C-G5 | 0.2 min-1 | 0.26 ADC | 5.0 Nm | 0.1 W | 154.0 mm |
34.0 mm |
GNM2130C-G5 - Projekt silnika
Koło zębate frezowane w wale silnika. Darmowe leady. Montaż jednootworowy lub kołnierzowy, patrz rysunki.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 0.2 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 0.26 A |
| Moc nominalna | 0.1 W |
| Maksymalna moc | 0.1 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 21 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 34.0 mm |
| Długość | 154.0 mm |
| Dane mechaniczne | |
|---|---|
| Nominalny moment obrotowy | 5.0 Nm |
| Nominalny prąd mieszany momentu obrotowego | 5.0 Nm |
| Maks. Ciągły moment obrotowy | 5.0 Nm |
| Moment rozruchowy | 5.0 Nm |
| Max. Moment rozruchowy | 5.0 Nm |
| Prąd znamionowy (prąd mieszany) | 0.26 A |
| Prąd szczytowy | 0.26 A |
| Masa całkowita M+G | 0.75 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 30.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 30870 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Sinterbronze-Gleitlager |
| Wejście przeniesienia mocy | 0.25 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 6000.0 min-1 |
| Sprawność skrzyni biegów | 40.0 % |
| Max Moment rozruchowy | 5.0 Nm |
{/sliders}
{slider GNM2145C-G5}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM2145C-G5 | 200.0 min-1 | 0.96 ADC | 0.46 Nm | 9.6 W | 141.0 mm |
34.0 mm |
GNM2145C-G5 - Projekt silnika
Koło zębate frezowane w wale silnika. Darmowe leady. Montaż jednootworowy lub kołnierzowy, patrz rysunki.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 200.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 0.96 A |
| Moc nominalna | 9.6 W |
| Maksymalna moc | 9.6 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 21 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 34.0 mm |
| Długość | 141.0 mm |
| Dane mechaniczne | |
|---|---|
| Nominalny moment obrotowy | 0.46 Nm |
| Nominalny prąd mieszany momentu obrotowego | 0.34 Nm |
| Maks. Ciągły moment obrotowy | 0.46 Nm |
| Moment rozruchowy | 0.6 Nm |
| Max. Moment rozruchowy | 0.6 Nm |
| Prąd znamionowy (prąd mieszany) | 0.81 A |
| Prąd szczytowy | 1.5 A |
| Masa całkowita M+G | 0.55 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 30.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 30 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Sinterbronze-Gleitlager |
| Wejście przeniesienia mocy | 12.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 6000.0 min-1 |
| Sprawność skrzyni biegów | 80.0 % |
| Max Moment rozruchowy | 0.6 Nm |
{slider GNM2145C-G5}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM2145C-G5 | 67.0 min-1 | 0.96 ADC | 1.2 Nm | 8.4 W | 148.0 mm |
34.0 mm |
GNM2145C-G5 - Projekt silnika
Koło zębate frezowane w wale silnika. Darmowe leady. Montaż jednootworowy lub kołnierzowy, patrz rysunki.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 67.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 0.96 A |
| Moc nominalna | 8.4 W |
| Maksymalna moc | 8.4 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 21 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 34.0 mm |
| Długość | 148.0 mm |
| Dane mechaniczne | |
|---|---|
| Nominalny moment obrotowy | 1.2 Nm |
| Nominalny prąd mieszany momentu obrotowego | 0.89 Nm |
| Maks. Ciągły moment obrotowy | 1.2 Nm |
| Moment rozruchowy | 1.8 Nm |
| Max. Moment rozruchowy | 1.8 Nm |
| Prąd znamionowy (prąd mieszany) | 0.81 A |
| Prąd szczytowy | 1.5 A |
| Masa całkowita M+G | 0.6 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 30.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 90 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Sinterbronze-Gleitlager |
| Wejście przeniesienia mocy | 12.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 6000.0 min-1 |
| Sprawność skrzyni biegów | 70.0 % |
| Max Moment rozruchowy | 1.8 Nm |
{slider GNM2145C-G5}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM2145C-G5 | 50.0 min-1 | 0.96 ADC | 1.6 Nm | 8.4 W | 148.0 mm |
34.0 mm |
GNM2145C-G5 - Projekt silnika
Koło zębate frezowane w wale silnika. Darmowe leady. Montaż jednootworowy lub kołnierzowy, patrz rysunki.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 50.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 0.96 A |
| Moc nominalna | 8.4 W |
| Maksymalna moc | 8.4 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 21 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 34.0 mm |
| Długość | 148.0 mm |
| Dane mechaniczne | |
|---|---|
| Nominalny moment obrotowy | 1.6 Nm |
| Nominalny prąd mieszany momentu obrotowego | 1.2 Nm |
| Maks. Ciągły moment obrotowy | 1.6 Nm |
| Moment rozruchowy | 2.2 Nm |
| Max. Moment rozruchowy | 2.2 Nm |
| Prąd znamionowy (prąd mieszany) | 0.81 A |
| Prąd szczytowy | 1.4 A |
| Masa całkowita M+G | 0.6 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 30.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 120 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Sinterbronze-Gleitlager |
| Wejście przeniesienia mocy | 12.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 6000.0 min-1 |
| Sprawność skrzyni biegów | 70.0 % |
| Max Moment rozruchowy | 2.2 Nm |
{slider GNM2145C-G5}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM2145C-G5 | 29.0 min-1 | 0.96 ADC | 2.8 Nm | 8.4 W | 148.0 mm |
34.0 mm |
GNM2145C-G5 - Projekt silnika
Koło zębate frezowane w wale silnika. Darmowe leady. Montaż jednootworowy lub kołnierzowy, patrz rysunki.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 29.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 0.96 A |
| Moc nominalna | 8.4 W |
| Maksymalna moc | 8.4 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 21 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 34.0 mm |
| Długość | 148.0 mm |
| Dane mechaniczne | |
|---|---|
| Nominalny moment obrotowy | 2.8 Nm |
| Nominalny prąd mieszany momentu obrotowego | 2.1 Nm |
| Maks. Ciągły moment obrotowy | 2.8 Nm |
| Moment rozruchowy | 3.3 Nm |
| Max. Moment rozruchowy | 3.3 Nm |
| Prąd znamionowy (prąd mieszany) | 0.81 A |
| Prąd szczytowy | 1.2 A |
| Masa całkowita M+G | 0.6 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 30.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 210 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Sinterbronze-Gleitlager |
| Wejście przeniesienia mocy | 12.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 6000.0 min-1 |
| Sprawność skrzyni biegów | 70.0 % |
| Max Moment rozruchowy | 3.3 Nm |
{slider GNM2145C-G5}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM2145C-G5 | 22.0 min-1 | 0.88 ADC | 2.9 Nm | 6.7 W | 155.0 mm |
34.0 mm |
GNM2145C-G5 - Projekt silnika
Koło zębate frezowane w wale silnika. Darmowe leady. Montaż jednootworowy lub kołnierzowy, patrz rysunki.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 22.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 0.88 A |
| Moc nominalna | 6.7 W |
| Maksymalna moc | 6.7 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 21 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 34.0 mm |
| Długość | 155.0 mm |
| Dane mechaniczne | |
|---|---|
| Nominalny moment obrotowy | 2.9 Nm |
| Nominalny prąd mieszany momentu obrotowego | 2.5 Nm |
| Maks. Ciągły moment obrotowy | 2.9 Nm |
| Moment rozruchowy | 3.3 Nm |
| Max. Moment rozruchowy | 3.3 Nm |
| Prąd znamionowy (prąd mieszany) | 0.81 A |
| Prąd szczytowy | 1.1 A |
| Masa całkowita M+G | 0.65 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 30.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 270 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Sinterbronze-Gleitlager |
| Wejście przeniesienia mocy | 10.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 6000.0 min-1 |
| Sprawność skrzyni biegów | 65.0 % |
| Max Moment rozruchowy | 3.3 Nm |
{/sliders}
{slider GNM2636A-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM2636A-GP48.2 | 17.0 min-1 | 1.6 ADC | 10.1 Nm | 18.0 W | 187.5 mm |
48.0 mm |

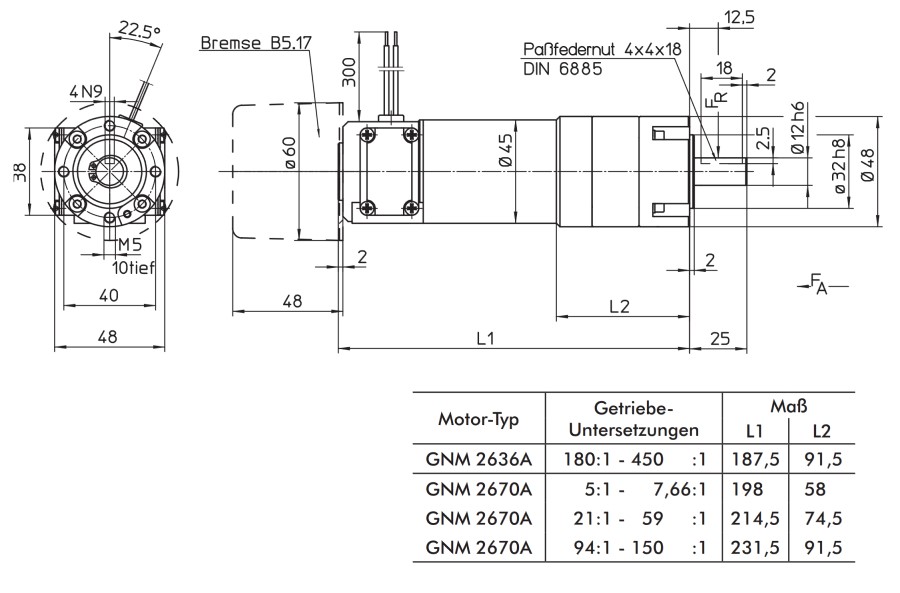

GNM2636A-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 17.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 1.6 A |
| Moc nominalna | 18.0 W |
| Maksymalna moc | 18.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 48.0 mm |
| Długość | 187.5 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.0001 · 10-3 kgm2 |
| Nominalny moment obrotowy | 10.1 Nm |
| Nominalny prąd mieszany momentu obrotowego | 6.5 Nm |
| Maks. Ciągły moment obrotowy | 10.5 Nm |
| Moment rozruchowy | 20.0 Nm |
| Max. Moment rozruchowy | 20.0 Nm |
| Prąd znamionowy (prąd mieszany) | 1.1 A |
| Prąd szczytowy | 4.3 A |
| Masa całkowita M+G | 1.32 kg |
| Masa całkowita M+G+B | 1.63 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 180.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 150.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 180 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 22.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 80.0 % |
| Max Moment rozruchowy | 20.0 Nm |
| Maksymalny luz | 55.0 min |
{slider GNM2636A-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM2636A-GP48.2 | 14.0 min-1 | 1.4 ADC | 10.5 Nm | 15.0 W | 187.5 mm |
48.0 mm |
GNM2636A-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 14.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 1.4 A |
| Moc nominalna | 15.0 W |
| Maksymalna moc | 15.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 48.0 mm |
| Długość | 187.5 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.0001 · 10-3 kgm2 |
| Nominalny moment obrotowy | 10.5 Nm |
| Nominalny prąd mieszany momentu obrotowego | 7.8 Nm |
| Maks. Ciągły moment obrotowy | 10.5 Nm |
| Moment rozruchowy | 20.0 Nm |
| Max. Moment rozruchowy | 20.0 Nm |
| Prąd znamionowy (prąd mieszany) | 1.1 A |
| Prąd szczytowy | 3.6 A |
| Masa całkowita M+G | 1.32 kg |
| Masa całkowita M+G+B | 1.63 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 180.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 150.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 216 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 19.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 80.0 % |
| Max Moment rozruchowy | 20.0 Nm |
| Maksymalny luz | 55.0 min |
{slider GNM2636A-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM2636A-GP48.2 | 10.0 min-1 | 1.1 ADC | 10.5 Nm | 11.0 W | 187.5 mm |
48.0 mm |
GNM2636A-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 10.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 1.1 A |
| Moc nominalna | 11.0 W |
| Maksymalna moc | 11.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 48.0 mm |
| Długość | 187.5 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 6e-05 · 10-3 kgm2 |
| Nominalny moment obrotowy | 10.5 Nm |
| Nominalny prąd mieszany momentu obrotowego | 10.5 Nm |
| Maks. Ciągły moment obrotowy | 10.5 Nm |
| Moment rozruchowy | 20.0 Nm |
| Max. Moment rozruchowy | 20.0 Nm |
| Prąd znamionowy (prąd mieszany) | 1.1 A |
| Prąd szczytowy | 2.8 A |
| Masa całkowita M+G | 1.32 kg |
| Masa całkowita M+G+B | 1.63 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 180.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 150.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 293 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 14.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 80.0 % |
| Max Moment rozruchowy | 20.0 Nm |
| Maksymalny luz | 55.0 min |
{slider GNM2636A-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM2636A-GP48.2 | 8.5 min-1 | 0.99 ADC | 10.5 Nm | 9.0 W | 187.5 mm |
48.0 mm |
GNM2636A-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 8.5 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 0.99 A |
| Moc nominalna | 9.0 W |
| Maksymalna moc | 9.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 48.0 mm |
| Długość | 187.5 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 6e-05 · 10-3 kgm2 |
| Nominalny moment obrotowy | 10.5 Nm |
| Nominalny prąd mieszany momentu obrotowego | 10.5 Nm |
| Maks. Ciągły moment obrotowy | 10.5 Nm |
| Moment rozruchowy | 20.0 Nm |
| Max. Moment rozruchowy | 20.0 Nm |
| Prąd znamionowy (prąd mieszany) | 0.99 A |
| Prąd szczytowy | 2.4 A |
| Masa całkowita M+G | 1.32 kg |
| Masa całkowita M+G+B | 1.63 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 180.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 150.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 352 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 12.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 80.0 % |
| Max Moment rozruchowy | 20.0 Nm |
| Maksymalny luz | 55.0 min |
{slider GNM2636A-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM2636A-GP48.2 | 6.7 min-1 | 0.78 ADC | 9.0 Nm | 6.0 W | 187.5 mm |
48.0 mm |
GNM2636A-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 6.7 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 0.78 A |
| Moc nominalna | 6.0 W |
| Maksymalna moc | 6.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 48.0 mm |
| Długość | 187.5 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 6e-05 · 10-3 kgm2 |
| Nominalny moment obrotowy | 9.0 Nm |
| Nominalny prąd mieszany momentu obrotowego | 9.0 Nm |
| Maks. Ciągły moment obrotowy | 9.0 Nm |
| Moment rozruchowy | 18.0 Nm |
| Max. Moment rozruchowy | 18.0 Nm |
| Prąd znamionowy (prąd mieszany) | 0.78 A |
| Prąd szczytowy | 1.8 A |
| Masa całkowita M+G | 1.32 kg |
| Masa całkowita M+G+B | 1.63 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 180.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 150.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 450 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 7.9 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 80.0 % |
| Max Moment rozruchowy | 18.0 Nm |
| Maksymalny luz | 55.0 min |
{slider GNM2670A-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM2670A-GP48.2 | 600.0 min-1 |
2.6 ADC | 0.57 Nm | 36.0 W | 198.0 mm |
48.0 mm |
GNM2670A-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 600.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 2.6 A |
| Moc nominalna | 36.0 W |
| Maksymalna moc | 63.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 48.0 mm |
| Długość | 198.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.00017 · 10-3 kgm2 |
| Nominalny moment obrotowy | 0.57 Nm |
| Nominalny prąd mieszany momentu obrotowego | 0.37 Nm |
| Maks. Ciągły moment obrotowy | 1.0 Nm |
| Moment rozruchowy | 1.7 Nm |
| Max. Moment rozruchowy | 3.0 Nm |
| Prąd znamionowy (prąd mieszany) | 1.8 A |
| Prąd szczytowy | 12.0 A |
| Masa całkowita M+G | 1.32 kg |
| Masa całkowita M+G+B | 1.63 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 112.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 100.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 5 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 40.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 90.0 % |
| Max Moment rozruchowy | 3.0 Nm |
| Maksymalny luz | 80.0 min |
{slider GNM2670A-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM2670A-GP48.2 | 500.0 min-1 | 2.6 ADC | 0.69 Nm | 36.0 W | 198.0 mm |
48.0 mm |
GNM2670A-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 500.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 2.6 A |
| Moc nominalna | 36.0 W |
| Maksymalna moc | 68.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 48.0 mm |
| Długość | 198.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.00012 · 10-3 kgm2 |
| Nominalny moment obrotowy | 0.69 Nm |
| Nominalny prąd mieszany momentu obrotowego | 0.44 Nm |
| Maks. Ciągły moment obrotowy | 1.3 Nm |
| Moment rozruchowy | 2.0 Nm |
| Max. Moment rozruchowy | 3.5 Nm |
| Prąd znamionowy (prąd mieszany) | 1.8 A |
| Prąd szczytowy | 12.0 A |
| Masa całkowita M+G | 1.32 kg |
| Masa całkowita M+G+B | 1.63 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 112.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 100.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 6 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 40.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 90.0 % |
| Max Moment rozruchowy | 3.5 Nm |
| Maksymalny luz | 80.0 min |
{slider GNM2670A-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM2670A-GP48.2 | 392.0 min-1 | 2.6 ADC | 0.88 Nm | 36.0 W | 198.0 mm |
48.0 mm |
GNM2670A-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 392.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 2.6 A |
| Moc nominalna | 36.0 W |
| Maksymalna moc | 41.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 48.0 mm |
| Długość | 198.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 7e-05 · 10-3 kgm2 |
| Nominalny moment obrotowy | 0.88 Nm |
| Nominalny prąd mieszany momentu obrotowego | 0.57 Nm |
| Maks. Ciągły moment obrotowy | 1.0 Nm |
| Moment rozruchowy | 2.6 Nm |
| Max. Moment rozruchowy | 3.0 Nm |
| Prąd znamionowy (prąd mieszany) | 1.8 A |
| Prąd szczytowy | 12.0 A |
| Masa całkowita M+G | 1.32 kg |
| Masa całkowita M+G+B | 1.63 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 112.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 100.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 7 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 40.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 90.0 % |
| Max Moment rozruchowy | 3.0 Nm |
| Maksymalny luz | 80.0 min |
{slider GNM2670A-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM2670A-GP48.2 | 143.0 min-1 | 2.6 ADC | 2.3 Nm | 34.0 W | 214.5 mm |
48.0 mm |
GNM2670A-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 143.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 2.6 A |
| Moc nominalna | 34.0 W |
| Maksymalna moc | 48.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 48.0 mm |
| Długość | 214.5 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.00015 · 10-3 kgm2 |
| Nominalny moment obrotowy | 2.3 Nm |
| Nominalny prąd mieszany momentu obrotowego | 1.5 Nm |
| Maks. Ciągły moment obrotowy | 3.2 Nm |
| Moment rozruchowy | 7.0 Nm |
| Max. Moment rozruchowy | 12.0 Nm |
| Prąd znamionowy (prąd mieszany) | 1.8 A |
| Prąd szczytowy | 12.0 A |
| Masa całkowita M+G | 1.51 kg |
| Masa całkowita M+G+B | 1.82 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 150.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 110.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 21 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 40.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 85.0 % |
| Max Moment rozruchowy | 12.0 Nm |
| Maksymalny luz | 50.0 min |
{slider GNM2670A-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM2670A-GP48.2 | 120.0 min-1 | 2.6 ADC | 2.7 Nm | 34.0 W | 214.5 mm |
48.0 mm |
GNM2670A-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 120.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 2.6 A |
| Moc nominalna | 34.0 W |
| Maksymalna moc | 50.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 48.0 mm |
| Długość | 214.5 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.00014 · 10-3 kgm2 |
| Nominalny moment obrotowy | 2.7 Nm |
| Nominalny prąd mieszany momentu obrotowego | 1.8 Nm |
| Maks. Ciągły moment obrotowy | 4.0 Nm |
| Moment rozruchowy | 8.0 Nm |
| Max. Moment rozruchowy | 14.5 Nm |
| Prąd znamionowy (prąd mieszany) | 1.8 A |
| Prąd szczytowy | 12.0 A |
| Masa całkowita M+G | 1.51 kg |
| Masa całkowita M+G+B | 1.82 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 150.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 110.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 25 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 40.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 85.0 % |
| Max Moment rozruchowy | 14.5 Nm |
| Maksymalny luz | 50.0 min |
{slider GNM2670A-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM2670A-GP48.2 | 500.0 min-1 | 2.6 ADC | 0.69 Nm | 36.0 W | 198.0 mm |
48.0 mm |
GNM2670A-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 120.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 2.6 A |
| Moc nominalna | 34.0 W |
| Maksymalna moc | 50.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 48.0 mm |
| Długość | 214.5 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.00014 · 10-3 kgm2 |
| Nominalny moment obrotowy | 2.7 Nm |
| Nominalny prąd mieszany momentu obrotowego | 1.8 Nm |
| Maks. Ciągły moment obrotowy | 4.0 Nm |
| Moment rozruchowy | 8.0 Nm |
| Max. Moment rozruchowy | 14.5 Nm |
| Prąd znamionowy (prąd mieszany) | 1.8 A |
| Prąd szczytowy | 12.0 A |
| Masa całkowita M+G | 1.51 kg |
| Masa całkowita M+G+B | 1.82 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 150.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 110.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 25 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 40.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 85.0 % |
| Max Moment rozruchowy | 14.5 Nm |
| Maksymalny luz | 50.0 min |
{slider GNM2670A-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM2670A-GP48.2 | 100.0 min-1 | 2.6 ADC | 3.2 Nm | 34.0 W | 214.5 mm |
48.0 mm |
GNM2670A-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 100.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 2.6 A |
| Moc nominalna | 34.0 W |
| Maksymalna moc | 50.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 48.0 mm |
| Długość | 214.5 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.0001 · 10-3 kgm2 |
| Nominalny moment obrotowy | 3.2 Nm |
| Nominalny prąd mieszany momentu obrotowego | 2.1 Nm |
| Maks. Ciągły moment obrotowy | 4.8 Nm |
| Moment rozruchowy | 10.0 Nm |
| Max. Moment rozruchowy | 14.5 Nm |
| Prąd znamionowy (prąd mieszany) | 1.8 A |
| Prąd szczytowy | 12.0 A |
| Masa całkowita M+G | 1.51 kg |
| Masa całkowita M+G+B | 1.82 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 150.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 110.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 30 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 40.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 85.0 % |
| Max Moment rozruchowy | 14.5 Nm |
| Maksymalny luz | 50.0 min |
{slider GNM2670A-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM2670A-GP48.2 | 83.0 min-1 | 2.6 ADC | 3.9 Nm | 34.0 W | 214.5 mm |
48.0 mm |
GNM2670A-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 83.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 2.6 A |
| Moc nominalna | 34.0 W |
| Maksymalna moc | 48.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 48.0 mm |
| Długość | 214.5 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.0001 · 10-3 kgm2 |
| Nominalny moment obrotowy | 3.9 Nm |
| Nominalny prąd mieszany momentu obrotowego | 2.5 Nm |
| Maks. Ciągły moment obrotowy | 5.5 Nm |
| Moment rozruchowy | 12.0 Nm |
| Max. Moment rozruchowy | 16.0 Nm |
| Prąd znamionowy (prąd mieszany) | 1.8 A |
| Prąd szczytowy | 12.0 A |
| Masa całkowita M+G | 1.51 kg |
| Masa całkowita M+G+B | 1.82 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 150.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 110.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 36 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 40.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 85.0 % |
| Max Moment rozruchowy | 16.0 Nm |
| Maksymalny luz | 50.0 min |
{slider GNM2670A-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM2670A-GP48.2 | 65.0 min-1 | 2.6 ADC | 5.0 Nm | 34.0 W | 214.5 mm |
48.0 mm |
GNM2670A-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 65.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 2.6 A |
| Moc nominalna | 34.0 W |
| Maksymalna moc | 38.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 48.0 mm |
| Długość | 214.5 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 6e-05 · 10-3 kgm2 |
| Nominalny moment obrotowy | 5.0 Nm |
| Nominalny prąd mieszany momentu obrotowego | 3.2 Nm |
| Maks. Ciągły moment obrotowy | 5.6 Nm |
| Moment rozruchowy | 15.0 Nm |
| Max. Moment rozruchowy | 16.0 Nm |
| Prąd znamionowy (prąd mieszany) | 1.8 A |
| Prąd szczytowy | 12.0 A |
| Masa całkowita M+G | 1.51 kg |
| Masa całkowita M+G+B | 1.82 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 150.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 110.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 46 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 40.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 85.0 % |
| Max Moment rozruchowy | 16.0 Nm |
| Maksymalny luz | 50.0 min |
{slider GNM2670A-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM2670A-GP48.2 | 51.0 min-1 | 2.5 ADC | 6.0 Nm | 32.0 W | 214.5 mm |
48.0 mm |
GNM2670A-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 51.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 2.5 A |
| Moc nominalna | 32.0 W |
| Maksymalna moc | 32.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 48.0 mm |
| Długość | 214.5 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 6e-05 · 10-3 kgm2 |
| Nominalny moment obrotowy | 6.0 Nm |
| Nominalny prąd mieszany momentu obrotowego | 4.1 Nm |
| Maks. Ciągły moment obrotowy | 6.0 Nm |
| Moment rozruchowy | 16.0 Nm |
| Max. Moment rozruchowy | 16.0 Nm |
| Prąd znamionowy (prąd mieszany) | 1.8 A |
| Prąd szczytowy | 9.8 A |
| Masa całkowita M+G | 1.51 kg |
| Masa całkowita M+G+B | 1.82 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 150.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 100.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 59 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 38.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 85.0 % |
| Max Moment rozruchowy | 16.0 Nm |
| Maksymalny luz | 50.0 min |
{slider GNM2670A-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM2670A-GP48.2 | 32.0 min-1 | 2.1 ADC | 7.5 Nm | 25.0 W | 231.5 mm |
48.0 mm |
GNM2670A-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 32.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 2.1 A |
| Moc nominalna | 25.0 W |
| Maksymalna moc | 25.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 48.0 mm |
| Długość | 231.5 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.00015 · 10-3 kgm2 |
| Nominalny moment obrotowy | 7.5 Nm |
| Nominalny prąd mieszany momentu obrotowego | 6.2 Nm |
| Maks. Ciągły moment obrotowy | 7.5 Nm |
| Moment rozruchowy | 18.0 Nm |
| Max. Moment rozruchowy | 18.0 Nm |
| Prąd znamionowy (prąd mieszany) | 1.8 A |
| Prąd szczytowy | 7.0 A |
| Masa całkowita M+G | 1.69 kg |
| Masa całkowita M+G+B | 2.0 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 180.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 150.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 94 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 31.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 80.0 % |
| Max Moment rozruchowy | 18.0 Nm |
| Maksymalny luz | 55.0 min |
{slider GNM2670A-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM2670A-GP48.2 | 24.0 min-1 | 1.9 ADC | 8.5 Nm | 21.0 W | 231.5 mm |
48.0 mm |
GNM2670A-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 24.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 1.9 A |
| Moc nominalna | 21.0 W |
| Maksymalna moc | 21.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 48.0 mm |
| Długość | 231.5 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.00014 · 10-3 kgm2 |
| Nominalny moment obrotowy | 8.5 Nm |
| Nominalny prąd mieszany momentu obrotowego | 8.2 Nm |
| Maks. Ciągły moment obrotowy | 8.5 Nm |
| Moment rozruchowy | 20.0 Nm |
| Max. Moment rozruchowy | 20.0 Nm |
| Prąd znamionowy (prąd mieszany) | 1.8 A |
| Prąd szczytowy | 5.9 A |
| Masa całkowita M+G | 1.69 kg |
| Masa całkowita M+G+B | 2.0 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 180.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 150.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 125 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 26.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 80.0 % |
| Max Moment rozruchowy | 20.0 Nm |
| Maksymalny luz | 55.0 min |
{slider GNM2670A-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM2670A-GP48.2 | 20.0 min-1 | 1.7 ADC | 9.0 Nm | 19.0 W | 231.5 mm |
48.0 mm |
GNM2670A-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 20.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 1.7 A |
| Moc nominalna | 19.0 W |
| Maksymalna moc | 19.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 48.0 mm |
| Długość | 231.5 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.0001 · 10-3 kgm2 |
| Nominalny moment obrotowy | 9.0 Nm |
| Nominalny prąd mieszany momentu obrotowego | 9.0 Nm |
| Maks. Ciągły moment obrotowy | 9.0 Nm |
| Moment rozruchowy | 20.0 Nm |
| Max. Moment rozruchowy | 20.0 Nm |
| Prąd znamionowy (prąd mieszany) | 1.7 A |
| Prąd szczytowy | 5.0 A |
| Masa całkowita M+G | 1.69 kg |
| Masa całkowita M+G+B | 2.0 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 180.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 150.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 150 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 24.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 80.0 % |
| Max Moment rozruchowy | 20.0 Nm |
| Maksymalny luz | 55.0 min |
{/sliders}
{slider GNM3125-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM3125-GP48.2 | 32.0 min-1 | 2.0 ADC | 7.2 Nm | 25.0 W | 173.0 mm |
55.0 mm |

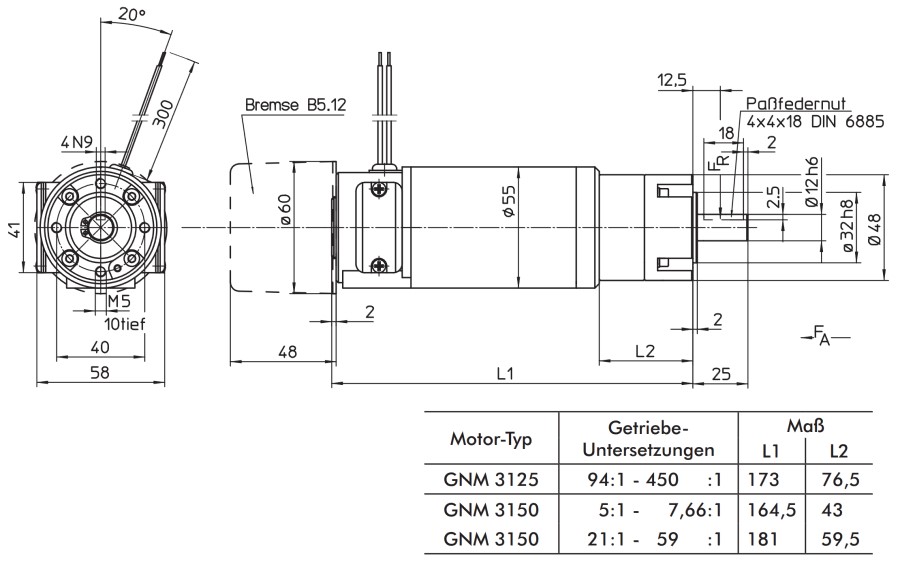

GNM3125-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 32.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 2.0 A |
| Moc nominalna | 25.0 W |
| Maksymalna moc | 25.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 55.0 mm |
| Długość | 173.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.00015 · 10-3 kgm2 |
| Nominalny moment obrotowy | 7.2 Nm |
| Nominalny prąd mieszany momentu obrotowego | 4.8 Nm |
| Maks. Ciągły moment obrotowy | 7.5 Nm |
| Moment rozruchowy | 18.0 Nm |
| Max. Moment rozruchowy | 18.0 Nm |
| Prąd znamionowy (prąd mieszany) | 1.4 A |
| Prąd szczytowy | 6.8 A |
| Masa całkowita M+G | 1.5 kg |
| Masa całkowita M+G+B | 2.0 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 180.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 150.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 94 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 30.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 80.0 % |
| Max Moment rozruchowy | 18.0 Nm |
| Maksymalny luz | 55.0 min |
{slider GNM3125-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM3125-GP48.2 | 24.0 min-1 | 1.8 ADC | 8.5 Nm | 21.0 W |
173.0 mm |
55.0 mm |
GNM3125-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 24.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 1.8 A |
| Moc nominalna | 21.0 W |
| Maksymalna moc | 21.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 55.0 mm |
| Długość | 173.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.00014 · 10-3 kgm2 |
| Nominalny moment obrotowy | 8.5 Nm |
| Nominalny prąd mieszany momentu obrotowego | 6.4 Nm |
| Maks. Ciągły moment obrotowy | 8.5 Nm |
| Moment rozruchowy | 20.0 Nm |
| Max. Moment rozruchowy | 20.0 Nm |
| Prąd znamionowy (prąd mieszany) | 1.4 A |
| Prąd szczytowy | 5.8 A |
| Masa całkowita M+G | 1.5 kg |
| Masa całkowita M+G+B | 2.0 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 180.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 150.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 125 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 27.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 80.0 % |
| Max Moment rozruchowy | 20.0 Nm |
| Maksymalny luz | 55.0 min |
{slider GNM3125-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM3125-GP48.2 | 20.0 min-1 | 1.6 ADC | 9.0 Nm | 19.0 W |
173.0 mm |
55.0 mm |
GNM3125-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 20.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 1.6 A |
| Moc nominalna | 19.0 W |
| Maksymalna moc | 19.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 55.0 mm |
| Długość | 173.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.0001 · 10-3 kgm2 |
| Nominalny moment obrotowy | 9.0 Nm |
| Nominalny prąd mieszany momentu obrotowego | 7.7 Nm |
| Maks. Ciągły moment obrotowy | 9.0 Nm |
| Moment rozruchowy | 20.0 Nm |
| Max. Moment rozruchowy | 20.0 Nm |
| Prąd znamionowy (prąd mieszany) | 1.4 A |
| Prąd szczytowy | 4.9 A |
| Masa całkowita M+G | 1.5 kg |
| Masa całkowita M+G+B | 2.0 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 180.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 150.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 150 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 24.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 80.0 % |
| Max Moment rozruchowy | 20.0 Nm |
| Maksymalny luz | 55.0 min |
{slider GNM3125-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM3125-GP48.2 | 17.0 min-1 | 1.5 ADC | 10.5 Nm | 18.0 W |
173.0 mm |
55.0 mm |
GNM3125-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 17.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 1.5 A |
| Moc nominalna | 18.0 W |
| Maksymalna moc | 18.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 55.0 mm |
| Długość | 173.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.0001 · 10-3 kgm2 |
| Nominalny moment obrotowy | 10.5 Nm |
| Nominalny prąd mieszany momentu obrotowego | 9.2 Nm |
| Maks. Ciągły moment obrotowy | 10.5 Nm |
| Moment rozruchowy | 20.0 Nm |
| Max. Moment rozruchowy | 20.0 Nm |
| Prąd znamionowy (prąd mieszany) | 1.4 A |
| Prąd szczytowy | 4.1 A |
| Masa całkowita M+G | 1.5 kg |
| Masa całkowita M+G+B | 2.0 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 180.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 150.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 180 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 23.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 80.0 % |
| Max Moment rozruchowy | 20.0 Nm |
| Maksymalny luz | 55.0 min |
{slider GNM3125-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM3125-GP48.2 | 14.0 min-1 |
1.3 ADC | 10.5 Nm | 15.0 W | 173.0 mm |
55.0 mm |
GNM3125-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 14.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 1.3 A |
| Moc nominalna | 15.0 W |
| Maksymalna moc | 15.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 55.0 mm |
| Długość | 173.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.0001 · 10-3 kgm2 |
| Nominalny moment obrotowy | 10.5 Nm |
| Nominalny prąd mieszany momentu obrotowego | 10.5 Nm |
| Maks. Ciągły moment obrotowy | 10.5 Nm |
| Moment rozruchowy | 20.0 Nm |
| Max. Moment rozruchowy | 20.0 Nm |
| Prąd znamionowy (prąd mieszany) | 1.3 A |
| Prąd szczytowy | 3.5 A |
| Masa całkowita M+G | 1.5 kg |
| Masa całkowita M+G+B | 2.0 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 180.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 150.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 216 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 19.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 80.0 % |
| Max Moment rozruchowy | 20.0 Nm |
| Maksymalny luz | 55.0 min |
{slider GNM3125-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM3125-GP48.2 | 10.0 min-1 |
1.1 ADC | 10.5 Nm | 11.0 W | 173.0 mm |
55.0 mm |
GNM3125-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 10.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 1.1 A |
| Moc nominalna | 11.0 W |
| Maksymalna moc | 11.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 55.0 mm |
| Długość | 173.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 6e-05 · 10-3 kgm2 |
| Nominalny moment obrotowy | 10.5 Nm |
| Nominalny prąd mieszany momentu obrotowego | 10.5 Nm |
| Maks. Ciągły moment obrotowy | 10.5 Nm |
| Moment rozruchowy | 20.0 Nm |
| Max. Moment rozruchowy | 20.0 Nm |
| Prąd znamionowy (prąd mieszany) | 1.1 A |
| Prąd szczytowy | 2.7 A |
| Masa całkowita M+G | 1.5 kg |
| Masa całkowita M+G+B | 2.0 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 180.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 150.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 293 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 14.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 80.0 % |
| Max Moment rozruchowy | 20.0 Nm |
| Maksymalny luz | 55.0 min |
{slider GNM3125-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM3125-GP48.2 | 8.5 min-1 | 0.95 ADC | 10.5 Nm | 9.4 W |
173.0 mm |
55.0 mm |
GNM3125-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 8.5 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 0.95 A |
| Moc nominalna | 9.4 W |
| Maksymalna moc | 9.4 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 55.0 mm |
| Długość | 173.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 6e-05 · 10-3 kgm2 |
| Nominalny moment obrotowy | 10.5 Nm |
| Nominalny prąd mieszany momentu obrotowego | 10.5 Nm |
| Maks. Ciągły moment obrotowy | 10.5 Nm |
| Moment rozruchowy | 20.0 Nm |
| Max. Moment rozruchowy | 20.0 Nm |
| Prąd znamionowy (prąd mieszany) | 0.95 A |
| Prąd szczytowy | 2.3 A |
| Masa całkowita M+G | 1.5 kg |
| Masa całkowita M+G+B | 2.0 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 180.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 150.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 352 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 12.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 80.0 % |
| Max Moment rozruchowy | 20.0 Nm |
| Maksymalny luz | 55.0 min |
{slider GNM3125-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM3125-GP48.2 | 6.7 min-1 | 0.75 ADC | 9.0 Nm | 6.3 W |
173.0 mm |
55.0 mm |
GNM3125-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 6.7 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 0.75 A |
| Moc nominalna | 6.3 W |
| Maksymalna moc | 6.3 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 55.0 mm |
| Długość | 173.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 6e-05 · 10-3 kgm2 |
| Nominalny moment obrotowy | 9.0 Nm |
| Nominalny prąd mieszany momentu obrotowego | 9.0 Nm |
| Maks. Ciągły moment obrotowy | 9.0 Nm |
| Moment rozruchowy | 18.0 Nm |
| Max. Moment rozruchowy | 18.0 Nm |
| Prąd znamionowy (prąd mieszany) | 0.75 A |
| Prąd szczytowy | 1.7 A |
| Masa całkowita M+G | 1.5 kg |
| Masa całkowita M+G+B | 2.0 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 180.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 150.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 450 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 7.9 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 80.0 % |
| Max Moment rozruchowy | 18.0 Nm |
| Maksymalny luz | 55.0 min |
{/sliders}
{slider GNM3150-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM3150-GP48.2 | 600.0 min-1 | 3.1 ADC | 0.79 Nm | 50.0 W | 164.5 mm |
55.0 mm |
GNM3150-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 600.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 3.1 A |
| Moc nominalna | 50.0 W |
| Maksymalna moc | 63.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 55.0 mm |
| Długość | 164.5 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.00017 · 10-3 kgm2 |
| Nominalny moment obrotowy | 0.79 Nm |
| Nominalny prąd mieszany momentu obrotowego | 0.51 Nm |
| Maks. Ciągły moment obrotowy | 1.0 Nm |
| Moment rozruchowy | 2.6 Nm |
| Max. Moment rozruchowy | 3.0 Nm |
| Prąd znamionowy (prąd mieszany) | 2.2 A |
| Prąd szczytowy | 17.1 A |
| Masa całkowita M+G | 1.5 kg |
| Masa całkowita M+G+B | 2.0 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 112.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 100.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 5 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 55.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 90.0 % |
| Max Moment rozruchowy | 3.0 Nm |
| Maksymalny luz | 80.0 min |
{slider GNM3150-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM3150-GP48.2 | 500.0 min-1 | 3.1 ADC | 0.95 Nm | 50.0 W | 164.5 mm |
55.0 mm |
GNM3150-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 500.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 3.1 A |
| Moc nominalna | 50.0 W |
| Maksymalna moc | 68.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 55.0 mm |
| Długość | 164.5 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.00012 · 10-3 kgm2 |
| Nominalny moment obrotowy | 0.95 Nm |
| Nominalny prąd mieszany momentu obrotowego | 0.61 Nm |
| Maks. Ciągły moment obrotowy | 1.3 Nm |
| Moment rozruchowy | 3.2 Nm |
| Max. Moment rozruchowy | 3.5 Nm |
| Prąd znamionowy (prąd mieszany) | 2.2 A |
| Prąd szczytowy | 17.1 A |
| Masa całkowita M+G | 1.5 kg |
| Masa całkowita M+G+B | 2.0 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 112.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 100.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 6 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 55.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 90.0 % |
| Max Moment rozruchowy | 3.5 Nm |
| Maksymalny luz | 80.0 min |
{slider GNM3150-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM3150-GP48.2 | 392.0 min-1 | 2.7 ADC | 1.0 Nm | 41.0 W |
164.5 mm |
55.0 mm |
GNM3150-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 392.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 2.7 A |
| Moc nominalna | 41.0 W |
| Maksymalna moc | 41.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 55.0 mm |
| Długość | 164.5 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 7e-05 · 10-3 kgm2 |
| Nominalny moment obrotowy | 1.0 Nm |
| Nominalny prąd mieszany momentu obrotowego | 0.79 Nm |
| Maks. Ciągły moment obrotowy | 1.0 Nm |
| Moment rozruchowy | 3.0 Nm |
| Max. Moment rozruchowy | 3.0 Nm |
| Prąd znamionowy (prąd mieszany) | 2.2 A |
| Prąd szczytowy | 12.8 A |
| Masa całkowita M+G | 1.5 kg |
| Masa całkowita M+G+B | 2.0 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 112.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 100.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 7 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 46.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 90.0 % |
| Max Moment rozruchowy | 3.0 Nm |
| Maksymalny luz | 80.0 min |
{slider GNM3150-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM3150-GP48.2 | 143.0 min-1 |
3.1 ADC | 3.1 Nm | 47.0 W | 181.0 mm |
55.0 mm |
GNM3150-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 143.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 3.1 A |
| Moc nominalna | 47.0 W |
| Maksymalna moc | 48.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 55.0 mm |
| Długość | 181.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.00015 · 10-3 kgm2 |
| Nominalny moment obrotowy | 3.1 Nm |
| Nominalny prąd mieszany momentu obrotowego | 2.0 Nm |
| Maks. Ciągły moment obrotowy | 3.2 Nm |
| Moment rozruchowy | 11.0 Nm |
| Max. Moment rozruchowy | 12.0 Nm |
| Prąd znamionowy (prąd mieszany) | 2.2 A |
| Prąd szczytowy | 17.1 A |
| Masa całkowita M+G | 1.6 kg |
| Masa całkowita M+G+B | 2.1 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 150.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 110.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 21 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 55.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 85.0 % |
| Max Moment rozruchowy | 12.0 Nm |
| Maksymalny luz | 50.0 min |
{slider GNM3150-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM3150-GP48.2 | 120.0 min-1 | 3.1 ADC | 3.7 Nm | 47.0 W | 181.0 mm |
55.0 mm |
GNM3150-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 120.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 3.1 A |
| Moc nominalna | 47.0 W |
| Maksymalna moc | 50.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 55.0 mm |
| Długość | 181.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.00014 · 10-3 kgm2 |
| Nominalny moment obrotowy | 3.7 Nm |
| Nominalny prąd mieszany momentu obrotowego | 2.4 Nm |
| Maks. Ciągły moment obrotowy | 4.0 Nm |
| Moment rozruchowy | 13.0 Nm |
| Max. Moment rozruchowy | 14.5 Nm |
| Prąd znamionowy (prąd mieszany) | 2.2 A |
| Prąd szczytowy | 17.1 A |
| Masa całkowita M+G | 1.6 kg |
| Masa całkowita M+G+B | 2.1 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 150.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 110.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 25 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 55.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 85.0 % |
| Max Moment rozruchowy | 14.5 Nm |
| Maksymalny luz | 50.0 min |
{slider GNM3150-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM3150-GP48.2 | 100.0 min-1 | 3.1 ADC | 4.5 Nm | 47.0 W | 181.0 mm |
55.0 mm |
GNM3150-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 100.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 3.1 A |
| Moc nominalna | 47.0 W |
| Maksymalna moc | 50.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 55.0 mm |
| Długość | 181.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.0001 · 10-3 kgm2 |
| Nominalny moment obrotowy | 4.5 Nm |
| Nominalny prąd mieszany momentu obrotowego | 2.9 Nm |
| Maks. Ciągły moment obrotowy | 4.8 Nm |
| Moment rozruchowy | 14.5 Nm |
| Max. Moment rozruchowy | 14.5 Nm |
| Prąd znamionowy (prąd mieszany) | 2.2 A |
| Prąd szczytowy | 15.7 A |
| Masa całkowita M+G | 1.6 kg |
| Masa całkowita M+G+B | 2.1 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 150.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 110.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 30 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 55.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 85.0 % |
| Max Moment rozruchowy | 14.5 Nm |
| Maksymalny luz | 50.0 min |
{slider GNM3150-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM3150-GP48.2 | 83.0 min-1 | 3.1 ADC | 5.4 Nm | 47.0 W | 181.0 mm |
55.0 mm |
GNM3150-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 83.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 3.1 A |
| Moc nominalna | 47.0 W |
| Maksymalna moc | 48.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 55.0 mm |
| Długość | 181.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.0001 · 10-3 kgm2 |
| Nominalny moment obrotowy | 5.4 Nm |
| Nominalny prąd mieszany momentu obrotowego | 3.5 Nm |
| Maks. Ciągły moment obrotowy | 5.5 Nm |
| Moment rozruchowy | 16.0 Nm |
| Max. Moment rozruchowy | 16.0 Nm |
| Prąd znamionowy (prąd mieszany) | 2.2 A |
| Prąd szczytowy | 14.5 A |
| Masa całkowita M+G | 1.6 kg |
| Masa całkowita M+G+B | 2.1 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 150.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 110.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 36 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 55.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 85.0 % |
| Max Moment rozruchowy | 16.0 Nm |
| Maksymalny luz | 50.0 min |
{slider GNM3150-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM3150-GP48.2 | 65.0 min-1 | 2.6 ADC | 5.6 Nm | 38.0 W | 181.0 mm |
55.0 mm |
GNM3150-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 65.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 2.6 A |
| Moc nominalna | 38.0 W |
| Maksymalna moc | 38.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 55.0 mm |
| Długość | 181.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 6e-05 · 10-3 kgm2 |
| Nominalny moment obrotowy | 5.6 Nm |
| Nominalny prąd mieszany momentu obrotowego | 4.5 Nm |
| Maks. Ciągły moment obrotowy | 5.6 Nm |
| Moment rozruchowy | 16.0 Nm |
| Max. Moment rozruchowy | 16.0 Nm |
| Prąd znamionowy (prąd mieszany) | 2.2 A |
| Prąd szczytowy | 11.4 A |
| Masa całkowita M+G | 1.6 kg |
| Masa całkowita M+G+B | 2.1 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 150.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 110.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 46 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 45.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 85.0 % |
| Max Moment rozruchowy | 16.0 Nm |
| Maksymalny luz | 50.0 min |
{slider GNM3150-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM3150-GP48.2 | 51.0 min-1 | 2.3 ADC | 6.0 Nm | 32.0 W | 181.0 mm |
55.0 mm |
GNM3150-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 51.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 2.3 A |
| Moc nominalna | 32.0 W |
| Maksymalna moc | 32.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 55.0 mm |
| Długość | 181.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 6e-05 · 10-3 kgm2 |
| Nominalny moment obrotowy | 6.0 Nm |
| Nominalny prąd mieszany momentu obrotowego | 5.7 Nm |
| Maks. Ciągły moment obrotowy | 6.0 Nm |
| Moment rozruchowy | 16.0 Nm |
| Max. Moment rozruchowy | 16.0 Nm |
| Prąd znamionowy (prąd mieszany) | 2.2 A |
| Prąd szczytowy | 9.0 A |
| Masa całkowita M+G | 1.6 kg |
| Masa całkowita M+G+B | 2.1 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 150.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 110.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 59 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 38.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 85.0 % |
| Max Moment rozruchowy | 16.0 Nm |
| Maksymalny luz | 50.0 min |
{slider GNM3150-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM3150-GP48.2 | 32.0 min-1 | 3.1 ADC | 13.2 Nm | 44.0 W | 198.0 mm |
55.0 mm |
GNM3150-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 32.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 3.1 A |
| Moc nominalna | 44.0 W |
| Maksymalna moc | 55.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 55.0 mm |
| Długość | 198.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.00021 · 10-3 kgm2 |
| Nominalny moment obrotowy | 13.2 Nm |
| Nominalny prąd mieszany momentu obrotowego | 8.6 Nm |
| Maks. Ciągły moment obrotowy | 16.5 Nm |
| Moment rozruchowy | 25.0 Nm |
| Max. Moment rozruchowy | 25.0 Nm |
| Prąd znamionowy (prąd mieszany) | 2.2 A |
| Prąd szczytowy | 8.8 A |
| Masa całkowita M+G | 1.9 kg |
| Masa całkowita M+G+B | 2.3 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 180.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 150.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 94 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 55.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 80.0 % |
| Max Moment rozruchowy | 25.0 Nm |
| Maksymalny luz | 25.0 min |
{slider GNM3150-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM3150-GP48.2 | 24.0 min-1 | 2.5 ADC | 13.5 Nm | 34.0 W | 198.0 mm |
55.0 mm |
GNM3150-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 24.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 2.5 A |
| Moc nominalna | 34.0 W |
| Maksymalna moc | 34.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 55.0 mm |
| Długość | 198.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.00021 · 10-3 kgm2 |
| Nominalny moment obrotowy | 13.5 Nm |
| Nominalny prąd mieszany momentu obrotowego | 11.4 Nm |
| Maks. Ciągły moment obrotowy | 13.5 Nm |
| Moment rozruchowy | 25.0 Nm |
| Max. Moment rozruchowy | 25.0 Nm |
| Prąd znamionowy (prąd mieszany) | 2.2 A |
| Prąd szczytowy | 6.7 A |
| Masa całkowita M+G | 1.9 kg |
| Masa całkowita M+G+B | 2.3 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 180.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 150.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 125 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 42.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 80.0 % |
| Max Moment rozruchowy | 25.0 Nm |
| Maksymalny luz | 25.0 min |
{slider GNM3150-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM3150-GP48.2 | 20.0 min-1 | 2.1 ADC | 13.5 Nm | 28.0 W | 198.0 mm |
55.0 mm |
GNM3150-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 20.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 2.1 A |
| Moc nominalna | 28.0 W |
| Maksymalna moc | 28.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 55.0 mm |
| Długość | 198.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.00015 · 10-3 kgm2 |
| Nominalny moment obrotowy | 13.5 Nm |
| Nominalny prąd mieszany momentu obrotowego | 13.5 Nm |
| Maks. Ciągły moment obrotowy | 13.5 Nm |
| Moment rozruchowy | 25.0 Nm |
| Max. Moment rozruchowy | 25.0 Nm |
| Prąd znamionowy (prąd mieszany) | 2.1 A |
| Prąd szczytowy | 5.7 A |
| Masa całkowita M+G | 1.9 kg |
| Masa całkowita M+G+B | 2.3 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 180.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 150.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 150 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 35.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 80.0 % |
| Max Moment rozruchowy | 25.0 Nm |
| Maksymalny luz | 25.0 min |
{slider GNM3150-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM3150-GP48.2 | 17.0 min-1 |
1.9 ADC | 13.5 Nm | 24.0 W | 198.0 mm |
55.0 mm |
GNM3150-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 17.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 1.9 A |
| Moc nominalna | 24.0 W |
| Maksymalna moc | 24.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 55.0 mm |
| Długość | 198.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.00015 · 10-3 kgm2 |
| Nominalny moment obrotowy | 13.5 Nm |
| Nominalny prąd mieszany momentu obrotowego | 13.5 Nm |
| Maks. Ciągły moment obrotowy | 13.5 Nm |
| Moment rozruchowy | 25.0 Nm |
| Max. Moment rozruchowy | 25.0 Nm |
| Prąd znamionowy (prąd mieszany) | 1.9 A |
| Prąd szczytowy | 4.8 A |
| Masa całkowita M+G | 1.9 kg |
| Masa całkowita M+G+B | 2.3 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 180.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 150.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 180 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 30.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 80.0 % |
| Max Moment rozruchowy | 25.0 Nm |
| Maksymalny luz | 25.0 min |
{slider GNM3150-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM3150-GP48.2 | 14.0 min-1 | 1.9 ADC | 16.5 Nm | 24.0 W | 198.0 mm |
55.0 mm |
GNM3150-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 14.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 1.9 A |
| Moc nominalna | 24.0 W |
| Maksymalna moc | 24.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 55.0 mm |
| Długość | 198.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.00015 · 10-3 kgm2 |
| Nominalny moment obrotowy | 16.5 Nm |
| Nominalny prąd mieszany momentu obrotowego | 16.5 Nm |
| Maks. Ciągły moment obrotowy | 16.5 Nm |
| Moment rozruchowy | 25.0 Nm |
| Max. Moment rozruchowy | 25.0 Nm |
| Prąd znamionowy (prąd mieszany) | 1.9 A |
| Prąd szczytowy | 4.1 A |
| Masa całkowita M+G | 1.9 kg |
| Masa całkowita M+G+B | 2.3 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 180.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 150.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 216 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 30.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 80.0 % |
| Max Moment rozruchowy | 25.0 Nm |
| Maksymalny luz | 25.0 min |
{slider GNM3150-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM3150-GP48.2 | 10.0 min-1 | 1.3 ADC | 13.5 Nm | 15.0 W | 198.0 mm |
55.0 mm |
GNM3150-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 10.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 1.3 A |
| Moc nominalna | 15.0 W |
| Maksymalna moc | 15.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 55.0 mm |
| Długość | 198.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 9e-05 · 10-3 kgm2 |
| Nominalny moment obrotowy | 13.5 Nm |
| Nominalny prąd mieszany momentu obrotowego | 13.5 Nm |
| Maks. Ciągły moment obrotowy | 13.5 Nm |
| Moment rozruchowy | 25.0 Nm |
| Max. Moment rozruchowy | 25.0 Nm |
| Prąd znamionowy (prąd mieszany) | 1.3 A |
| Prąd szczytowy | 3.1 A |
| Masa całkowita M+G | 1.9 kg |
| Masa całkowita M+G+B | 2.3 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 180.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 150.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 293 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 18.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 80.0 % |
| Max Moment rozruchowy | 25.0 Nm |
| Maksymalny luz | 25.0 min |
{slider GNM3150-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM3150-GP48.2 | 8.5 min-1 | 1.3 ADC | 16.5 Nm | 15.0 W | 198.0 mm |
55.0 mm |
GNM3150-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 8.5 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 1.3 A |
| Moc nominalna | 15.0 W |
| Maksymalna moc | 15.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 55.0 mm |
| Długość | 198.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 9e-05 · 10-3 kgm2 |
| Nominalny moment obrotowy | 16.5 Nm |
| Nominalny prąd mieszany momentu obrotowego | 16.5 Nm |
| Maks. Ciągły moment obrotowy | 16.5 Nm |
| Moment rozruchowy | 25.0 Nm |
| Max. Moment rozruchowy | 25.0 Nm |
| Prąd znamionowy (prąd mieszany) | 1.3 A |
| Prąd szczytowy | 2.7 A |
| Masa całkowita M+G | 1.9 kg |
| Masa całkowita M+G+B | 2.3 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 180.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 150.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 352 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 18.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 80.0 % |
| Max Moment rozruchowy | 25.0 Nm |
| Maksymalny luz | 25.0 min |
{slider GNM3150-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM3150-GP48.2 | 6.7 min-1 | 0.76 ADC | 8.5 Nm | 5.9 W | 198.0 mm |
55.0 mm |
GNM3150-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
{slider GNM3150-GP48.2}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM3150-GP48.2 | 600.0 min-1 | 3.1 ADC | 0.79 Nm | 50.0 W | 164.5 mm |
55.0 mm |
GNM3150-GP48.2 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 6.7 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 0.76 A |
| Moc nominalna | 5.9 W |
| Maksymalna moc | 5.9 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 55.0 mm |
| Długość | 198.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 9e-05 · 10-3 kgm2 |
| Nominalny moment obrotowy | 8.5 Nm |
| Nominalny prąd mieszany momentu obrotowego | 8.5 Nm |
| Maks. Ciągły moment obrotowy | 8.5 Nm |
| Moment rozruchowy | 25.0 Nm |
| Max. Moment rozruchowy | 25.0 Nm |
| Prąd znamionowy (prąd mieszany) | 0.76 A |
| Prąd szczytowy | 2.2 A |
| Masa całkowita M+G | 1.9 kg |
| Masa całkowita M+G+B | 2.3 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 180.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 150.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 450 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 7.4 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 80.0 % |
| Max Moment rozruchowy | 25.0 Nm |
| Maksymalny luz | 25.0 min |
{/sliders}
{slider GNM3175-GP48.3}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM3175-GP48.3 | 600.0 min-1 | 4.1 ADC | 1.1 Nm | 68.0 W | 190.5 mm |
55.0 mm |
GNM3175-GP48.3 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 600.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 4.1 A |
| Moc nominalna | 68.0 W |
| Maksymalna moc | 140.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 55.0 mm |
| Długość | 190.5 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.00017 · 10-3 kgm2 |
| Nominalny moment obrotowy | 1.1 Nm |
| Nominalny prąd mieszany momentu obrotowego | 0.71 Nm |
| Maks. Ciągły moment obrotowy | 2.2 Nm |
| Moment rozruchowy | 4.1 Nm |
| Max. Moment rozruchowy | 8.0 Nm |
| Prąd znamionowy (prąd mieszany) | 2.9 A |
| Prąd szczytowy | 25.0 A |
| Masa całkowita M+G | 1.85 kg |
| Masa całkowita M+G+B | 2.25 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 112.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 100.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 5 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 75.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 90.0 % |
| Max Moment rozruchowy | 8.0 Nm |
| Maksymalny luz | 15.0 min |
{slider GNM3175-GP48.3}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM3175-GP48.3 | 500.0 min-1 | 4.1 ADC | 1.3 Nm | 68.0 W | 190.5 mm |
55.0 mm |
GNM3175-GP48.3 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 500.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 4.1 A |
| Moc nominalna | 68.0 W |
| Maksymalna moc | 140.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 55.0 mm |
| Długość | 190.5 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.00012 · 10-3 kgm2 |
| Nominalny moment obrotowy | 1.3 Nm |
| Nominalny prąd mieszany momentu obrotowego | 0.85 Nm |
| Maks. Ciągły moment obrotowy | 2.7 Nm |
| Moment rozruchowy | 5.0 Nm |
| Max. Moment rozruchowy | 8.0 Nm |
| Prąd znamionowy (prąd mieszany) | 2.9 A |
| Prąd szczytowy | 25.0 A |
| Masa całkowita M+G | 1.85 kg |
| Masa całkowita M+G+B | 2.25 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 112.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 100.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 6 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 75.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 90.0 % |
| Max Moment rozruchowy | 8.0 Nm |
| Maksymalny luz | 15.0 min |
{slider GNM3175-GP48.3}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM3175-GP48.3 | 392.0 min-1 | 4.1 ADC | 1.6 Nm | 68.0 W |
190.5 mm |
55.0 mm |
GNM3175-GP48.3 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 392.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 4.1 A |
| Moc nominalna | 68.0 W |
| Maksymalna moc | 140.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 55.0 mm |
| Długość | 190.5 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 7e-05 · 10-3 kgm2 |
| Nominalny moment obrotowy | 1.6 Nm |
| Nominalny prąd mieszany momentu obrotowego | 1.1 Nm |
| Maks. Ciągły moment obrotowy | 3.4 Nm |
| Moment rozruchowy | 6.3 Nm |
| Max. Moment rozruchowy | 8.0 Nm |
| Prąd znamionowy (prąd mieszany) | 2.9 A |
| Prąd szczytowy | 25.0 A |
| Masa całkowita M+G | 1.85 kg |
| Masa całkowita M+G+B | 2.25 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 112.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 100.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 7 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 75.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 90.0 % |
| Max Moment rozruchowy | 8.0 Nm |
| Maksymalny luz | 15.0 min |
{slider GNM3175-GP48.3}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM3175-GP48.3 | 143.0 min-1 | 4.1 ADC | 4.3 Nm | 64.0 W | 207.0 mm |
55.0 mm |
GNM3175-GP48.3 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 143.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 4.1 A |
| Moc nominalna | 64.0 W |
| Maksymalna moc | 140.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 55.0 mm |
| Długość | 207.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.00015 · 10-3 kgm2 |
| Nominalny moment obrotowy | 4.3 Nm |
| Nominalny prąd mieszany momentu obrotowego | 2.8 Nm |
| Maks. Ciągły moment obrotowy | 9.5 Nm |
| Moment rozruchowy | 17.0 Nm |
| Max. Moment rozruchowy | 22.0 Nm |
| Prąd znamionowy (prąd mieszany) | 2.9 A |
| Prąd szczytowy | 25.0 A |
| Masa całkowita M+G | 2.05 kg |
| Masa całkowita M+G+B | 2.45 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 150.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 110.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 21 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 75.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 85.0 % |
| Max Moment rozruchowy | 22.0 Nm |
| Maksymalny luz | 20.0 min |
{slider GNM3175-GP48.3}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM3175-GP48.3 | 120.0 min-1 | 4.1 ADC | 5.1 Nm | 64.0 W | 207.0 mm |
55.0 mm |
GNM3175-GP48.3 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 120.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 4.1 A |
| Moc nominalna | 64.0 W |
| Maksymalna moc | 140.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 55.0 mm |
| Długość | 207.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.00014 · 10-3 kgm2 |
| Nominalny moment obrotowy | 5.1 Nm |
| Nominalny prąd mieszany momentu obrotowego | 3.3 Nm |
| Maks. Ciągły moment obrotowy | 11.0 Nm |
| Moment rozruchowy | 21.0 Nm |
| Max. Moment rozruchowy | 25.0 Nm |
| Prąd znamionowy (prąd mieszany) | 2.9 A |
| Prąd szczytowy | 25.0 A |
| Masa całkowita M+G | 2.05 kg |
| Masa całkowita M+G+B | 2.45 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 150.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 110.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 25 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 75.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 85.0 % |
| Max Moment rozruchowy | 25.0 Nm |
| Maksymalny luz | 20.0 min |
{slider GNM3175-GP48.3}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM3175-GP48.3 | 100.0 min-1 |
4.1 ADC | 6.1 Nm | 64.0 W | 207.0 m |
55.0 mm |
GNM3175-GP48.3 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 100.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 4.1 A |
| Moc nominalna | 64.0 W |
| Maksymalna moc | 140.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 55.0 mm |
| Długość | 207.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.0001 · 10-3 kgm2 |
| Nominalny moment obrotowy | 6.1 Nm |
| Nominalny prąd mieszany momentu obrotowego | 4.0 Nm |
| Maks. Ciągły moment obrotowy | 13.5 Nm |
| Moment rozruchowy | 25.0 Nm |
| Max. Moment rozruchowy | 25.0 Nm |
| Prąd znamionowy (prąd mieszany) | 2.9 A |
| Prąd szczytowy | 25.0 A |
| Masa całkowita M+G | 2.05 kg |
| Masa całkowita M+G+B | 2.45 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 150.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 110.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 30 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 75.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 85.0 % |
| Max Moment rozruchowy | 25.0 Nm |
| Maksymalny luz | 20.0 min |
{slider GNM3175-GP48.3}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM3175-GP48.3 | 83.0 min-1 | 4.1 ADC | 7.3 Nm | 64.0 W | 207.0 mm |
55.0 mm |
GNM3175-GP48.3 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 83.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 4.1 A |
| Moc nominalna | 64.0 W |
| Maksymalna moc | 145.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 55.0 mm |
| Długość | 207.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.0001 · 10-3 kgm2 |
| Nominalny moment obrotowy | 7.3 Nm |
| Nominalny prąd mieszany momentu obrotowego | 4.8 Nm |
| Maks. Ciągły moment obrotowy | 16.5 Nm |
| Moment rozruchowy | 25.0 Nm |
| Max. Moment rozruchowy | 25.0 Nm |
| Prąd znamionowy (prąd mieszany) | 2.9 A |
| Prąd szczytowy | 22.0 A |
| Masa całkowita M+G | 2.05 kg |
| Masa całkowita M+G+B | 2.45 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 150.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 110.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 36 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 75.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 85.0 % |
| Max Moment rozruchowy | 25.0 Nm |
| Maksymalny luz | 20.0 min |
{slider GNM3175-GP48.3}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM3175-GP48.3 | 65.0 min-1 | 4.1 ADC | 9.3 Nm | 64.0 W | 207.0 mm |
55.0 mm |
GNM3175-GP48.3 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 65.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 4.1 A |
| Moc nominalna | 64.0 W |
| Maksymalna moc | 115.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 55.0 mm |
| Długość | 207.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 6e-05 · 10-3 kgm2 |
| Nominalny moment obrotowy | 9.3 Nm |
| Nominalny prąd mieszany momentu obrotowego | 6.2 Nm |
| Maks. Ciągły moment obrotowy | 16.5 Nm |
| Moment rozruchowy | 25.0 Nm |
| Max. Moment rozruchowy | 25.0 Nm |
| Prąd znamionowy (prąd mieszany) | 2.9 A |
| Prąd szczytowy | 17.0 A |
| Masa całkowita M+G | 2.05 kg |
| Masa całkowita M+G+B | 2.45 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 150.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 110.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 46 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 75.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 85.0 % |
| Max Moment rozruchowy | 25.0 Nm |
| Maksymalny luz | 20.0 min |
{slider GNM3175-GP48.3}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM3175-GP48.3 | 51.0 min-1 | 3.1 ADC | 8.5 Nm | 45.0 W | 207.0 mm |
55.0 mm |
GNM3175-GP48.3 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki są również dostępne z generatorem tacho prądu stałego i/lub enkoderem inkrementalnym.
- Silniki dostępne również w stopniu ochrony IP 54 i/lub z wtyczką DIN 43650.
- Wersja z hamulcem w stopniu ochrony IP 54 i przyłączem kablowym.
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 51.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 3.1 A |
| Moc nominalna | 45.0 W |
| Maksymalna moc | 45.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 41 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Wolne Anschlusslitzen |
| Średnica | 55.0 mm |
| Długość | 207.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 6e-05 · 10-3 kgm2 |
| Nominalny moment obrotowy | 8.5 Nm |
| Nominalny prąd mieszany momentu obrotowego | 7.9 Nm |
| Maks. Ciągły moment obrotowy | 8.5 Nm |
| Moment rozruchowy | 25.0 Nm |
| Max. Moment rozruchowy | 25.0 Nm |
| Prąd znamionowy (prąd mieszany) | 2.9 A |
| Prąd szczytowy | 13.0 A |
| Masa całkowita M+G | 2.05 kg |
| Masa całkowita M+G+B | 2.45 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 150.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 110.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 59 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 53.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 85.0 % |
| Max Moment rozruchowy | 25.0 Nm |
| Maksymalny luz | 20.0 min |
{/sliders}
{slider GNM4175A-GP48.3}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM4175A-GP48.3 | 600.0 min-1 |
7.5 ADC | 2.0 Nm | 125.0 W | 211.0 mm |
70.0 mm |

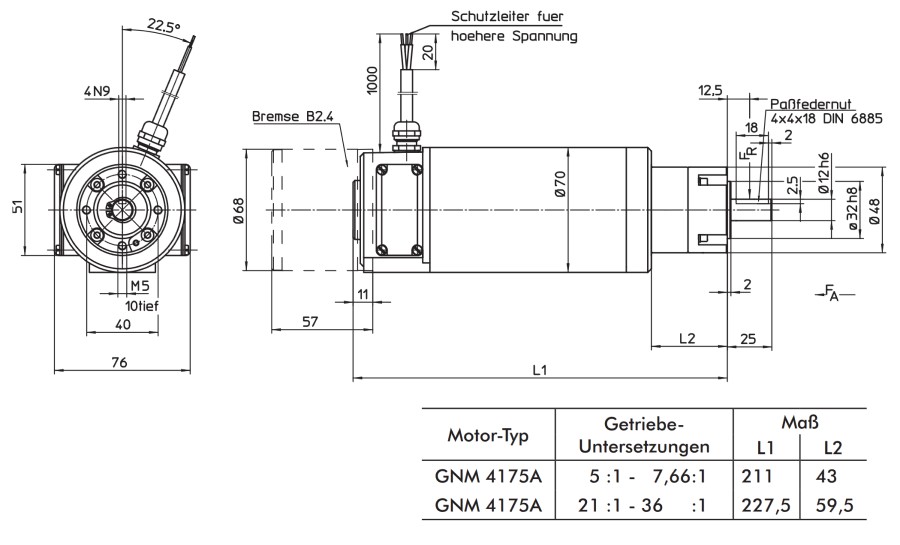

GNM4175A-GP48.3 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki dostępne są również z tachometrem prądu stałego i/lub enkoderem inkrementalnym
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 600.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 7.5 A |
| Moc nominalna | 125.0 W |
| Maksymalna moc | 140.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Mantelleitung |
| Średnica | 70.0 mm |
| Długość | 211.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.00017 · 10-3 kgm2 |
| Nominalny moment obrotowy | 2.0 Nm |
| Nominalny prąd mieszany momentu obrotowego | 1.3 Nm |
| Maks. Ciągły moment obrotowy | 2.2 Nm |
| Moment rozruchowy | 8.0 Nm |
| Max. Moment rozruchowy | 8.0 Nm |
| Prąd znamionowy (prąd mieszany) | 5.3 A |
| Prąd szczytowy | 48.0 A |
| Masa całkowita M+G | 3.0 kg |
| Masa całkowita M+G+B | 3.4 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 112.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 100.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 5 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 140.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 90.0 % |
| Max Moment rozruchowy | 8.0 Nm |
| Maksymalny luz | 40.0 min |
{slider GNM4175A-GP48.3}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM4175A-GP48.3 | 500.0 min-1 | 7.5 ADC | 2.4 Nm |
125.0 W | 211.0 mm |
70.0 mm |
GNM4175A-GP48.3 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki dostępne są również z tachometrem prądu stałego i/lub enkoderem inkrementalnym
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 500.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 7.5 A |
| Moc nominalna | 125.0 W |
| Maksymalna moc | 140.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Mantelleitung |
| Średnica | 70.0 mm |
| Długość | 211.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.00012 · 10-3 kgm2 |
| Nominalny moment obrotowy | 2.4 Nm |
| Nominalny prąd mieszany momentu obrotowego | 1.6 Nm |
| Maks. Ciągły moment obrotowy | 2.7 Nm |
| Moment rozruchowy | 8.0 Nm |
| Max. Moment rozruchowy | 8.0 Nm |
| Prąd znamionowy (prąd mieszany) | 5.3 A |
| Prąd szczytowy | 40.0 A |
| Masa całkowita M+G | 3.0 kg |
| Masa całkowita M+G+B | 3.4 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 112.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 100.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 6 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 140.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 90.0 % |
| Max Moment rozruchowy | 8.0 Nm |
| Maksymalny luz | 40.0 min |
{slider GNM4175A-GP48.3}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM4175A-GP48.3 | 392.0 min-1 | 7.5 ADC | 3.1 Nm | 125.0 W | 211.0 mm |
70.0 mm |
GNM4175A-GP48.3 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki dostępne są również z tachometrem prądu stałego i/lub enkoderem inkrementalnym
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 392.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 7.5 A |
| Moc nominalna | 125.0 W |
| Maksymalna moc | 140.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Mantelleitung |
| Średnica | 70.0 mm |
| Długość | 211.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 7e-05 · 10-3 kgm2 |
| Nominalny moment obrotowy | 3.1 Nm |
| Nominalny prąd mieszany momentu obrotowego | 2.0 Nm |
| Maks. Ciągły moment obrotowy | 3.4 Nm |
| Moment rozruchowy | 8.0 Nm |
| Max. Moment rozruchowy | 8.0 Nm |
| Prąd znamionowy (prąd mieszany) | 5.3 A |
| Prąd szczytowy | 32.0 A |
| Masa całkowita M+G | 3.0 kg |
| Masa całkowita M+G+B | 3.4 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 112.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 100.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 7 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 140.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 90.0 % |
| Max Moment rozruchowy | 8.0 Nm |
| Maksymalny luz | 40.0 min |
{slider GNM4175A-GP48.3}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM4175A-GP48.3 | 320.0 min-1 | 4.3 ADC | 2.2 Nm | 74.0 W |
211.0 mm |
70.0 mm |
GNM4175A-GP48.3 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki dostępne są również z tachometrem prądu stałego i/lub enkoderem inkrementalnym
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 320.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 4.3 A |
| Moc nominalna | 74.0 W |
| Maksymalna moc | 74.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Mantelleitung |
| Średnica | 70.0 mm |
| Długość | 211.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.00017 · 10-3 kgm2 |
| Nominalny moment obrotowy | 2.2 Nm |
| Nominalny prąd mieszany momentu obrotowego | 1.5 Nm |
| Maks. Ciągły moment obrotowy | 2.2 Nm |
| Moment rozruchowy | 8.0 Nm |
| Max. Moment rozruchowy | 8.0 Nm |
| Prąd znamionowy (prąd mieszany) | 3.2 A |
| Prąd szczytowy | 27.0 A |
| Masa całkowita M+G | 3.0 kg |
| Masa całkowita M+G+B | 3.4 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 112.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 100.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 5 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 82.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 1600.0 min-1 |
| Sprawność skrzyni biegów | 90.0 % |
| Max Moment rozruchowy | 8.0 Nm |
| Maksymalny luz | 40.0 min |
{slider GNM4175A-GP48.3}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM4175A-GP48.3 | 267.0 min-1 | 4.5 ADC | 2.7 Nm | 76.0 W |
211.0 mm |
70.0 mm |
GNM4175A-GP48.3 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki dostępne są również z tachometrem prądu stałego i/lub enkoderem inkrementalnym
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 267.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 4.5 A |
| Moc nominalna | 76.0 W |
| Maksymalna moc | 75.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Mantelleitung |
| Średnica | 70.0 mm |
| Długość | 211.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.00012 · 10-3 kgm2 |
| Nominalny moment obrotowy | 2.7 Nm |
| Nominalny prąd mieszany momentu obrotowego | 1.8 Nm |
| Maks. Ciągły moment obrotowy | 2.7 Nm |
| Moment rozruchowy | 8.0 Nm |
| Max. Moment rozruchowy | 8.0 Nm |
| Prąd znamionowy (prąd mieszany) | 3.2 A |
| Prąd szczytowy | 22.0 A |
| Masa całkowita M+G | 3.0 kg |
| Masa całkowita M+G+B | 3.4 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 112.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 100.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 6 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 84.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 1600.0 min-1 |
| Sprawność skrzyni biegów | 90.0 % |
| Max Moment rozruchowy | 8.0 Nm |
| Maksymalny luz | 40.0 min |
{slider GNM4175A-GP48.3}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM4175A-GP48.3 | 209.0 min-1 | 4.4 ADC | 3.4 Nm | 74.0 W |
211.0 mm |
70.0 mm |
GNM4175A-GP48.3 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki dostępne są również z tachometrem prądu stałego i/lub enkoderem inkrementalnym
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 209.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 4.4 A |
| Moc nominalna | 74.0 W |
| Maksymalna moc | 74.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Mantelleitung |
| Średnica | 70.0 mm |
| Długość | 211.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 7e-05 · 10-3 kgm2 |
| Nominalny moment obrotowy | 3.4 Nm |
| Nominalny prąd mieszany momentu obrotowego | 2.3 Nm |
| Maks. Ciągły moment obrotowy | 3.4 Nm |
| Moment rozruchowy | 80.0 Nm |
| Max. Moment rozruchowy | 8.0 Nm |
| Prąd znamionowy (prąd mieszany) | 3.2 A |
| Prąd szczytowy | 17.0 A |
| Masa całkowita M+G | 3.0 kg |
| Masa całkowita M+G+B | 3.4 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 112.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 100.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 7 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 82.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 1600.0 min-1 |
| Sprawność skrzyni biegów | 90.0 % |
| Max Moment rozruchowy | 8.0 Nm |
| Maksymalny luz | 40.0 min |
{slider GNM4175A-GP48.3}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM4175A-GP48.3 | 143.0 min-1 | 7.5 ADC | 8.0 Nm | 120.0 W | 227.5 mm |
70.0 mm |
GNM4175A-GP48.3 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki dostępne są również z tachometrem prądu stałego i/lub enkoderem inkrementalnym
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 143.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 7.5 A |
| Moc nominalna | 120.0 W |
| Maksymalna moc | 140.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Mantelleitung |
| Średnica | 70.0 mm |
| Długość | 227.5 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.00015 · 10-3 kgm2 |
| Nominalny moment obrotowy | 8.0 Nm |
| Nominalny prąd mieszany momentu obrotowego | 5.2 Nm |
| Maks. Ciągły moment obrotowy | 9.5 Nm |
| Moment rozruchowy | 22.0 Nm |
| Max. Moment rozruchowy | 22.0 Nm |
| Prąd znamionowy (prąd mieszany) | 5.3 A |
| Prąd szczytowy | 32.0 A |
| Masa całkowita M+G | 3.2 kg |
| Masa całkowita M+G+B | 3.6 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 150.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 110.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 21 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 140.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 85.0 % |
| Max Moment rozruchowy | 22.0 Nm |
| Maksymalny luz | 45.0 min |
{slider GNM4175A-GP48.3}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM4175A-GP48.3 | 100.0 min-1 | 7.5 ADC | 11.0 Nm | 120.0 W | 227.5 mm |
70.0 mm |
GNM4175A-GP48.3 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki dostępne są również z tachometrem prądu stałego i/lub enkoderem inkrementalnym
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 100.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 7.5 A |
| Moc nominalna | 120.0 W |
| Maksymalna moc | 140.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Mantelleitung |
| Średnica | 70.0 mm |
| Długość | 227.5 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.0001 · 10-3 kgm2 |
| Nominalny moment obrotowy | 11.0 Nm |
| Nominalny prąd mieszany momentu obrotowego | 7.5 Nm |
| Maks. Ciągły moment obrotowy | 13.5 Nm |
| Moment rozruchowy | 25.0 Nm |
| Max. Moment rozruchowy | 25.0 Nm |
| Prąd znamionowy (prąd mieszany) | 5.3 A |
| Prąd szczytowy | 26.0 A |
| Masa całkowita M+G | 3.2 kg |
| Masa całkowita M+G+B | 3.6 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 150.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 110.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 30 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 140.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 85.0 % |
| Max Moment rozruchowy | 25.0 Nm |
| Maksymalny luz | 45.0 min |
{slider GNM4175A-GP48.3}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM4175A-GP48.3 | 83.0 min-1 | 7.5 ADC | 14.0 Nm | 120.0 W | 227.5 mm |
70.0 mm |
GNM4175A-GP48.3 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki dostępne są również z tachometrem prądu stałego i/lub enkoderem inkrementalnym
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 83.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 7.5 A |
| Moc nominalna | 120.0 W |
| Maksymalna moc | 145.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Mantelleitung |
| Średnica | 70.0 mm |
| Długość | 227.5 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.0001 · 10-3 kgm2 |
| Nominalny moment obrotowy | 14.0 Nm |
| Nominalny prąd mieszany momentu obrotowego | 9.0 Nm |
| Maks. Ciągły moment obrotowy | 16.5 Nm |
| Moment rozruchowy | 25.0 Nm |
| Max. Moment rozruchowy | 25.0 Nm |
| Prąd znamionowy (prąd mieszany) | 5.3 A |
| Prąd szczytowy | 22.0 A |
| Masa całkowita M+G | 3.2 kg |
| Masa całkowita M+G+B | 3.6 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 150.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 110.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 36 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 140.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 85.0 % |
| Max Moment rozruchowy | 25.0 Nm |
| Maksymalny luz | 45.0 min |
{slider GNM4175A-GP48.3}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM4175A-GP48.3 | 53.0 min-1 | 4.5 ADC | 13.0 Nm | 72.0 W | 227.5 mm |
70.0 mm |
GNM4175A-GP48.3 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki dostępne są również z tachometrem prądu stałego i/lub enkoderem inkrementalnym
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
{slider GNM4175A-GP48.3}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM4175A-GP48.3 | 44.0 min-1 | 4.5 ADC | 16.0 Nm | 72.0 W | 227.5 mm |
70.0 mm |
GNM4175A-GP48.3 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki dostępne są również z tachometrem prądu stałego i/lub enkoderem inkrementalnym
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 44.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 4.5 A |
| Moc nominalna | 72.0 W |
| Maksymalna moc | 77.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Mantelleitung |
| Średnica | 70.0 mm |
| Długość | 227.5 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.0001 · 10-3 kgm2 |
| Nominalny moment obrotowy | 16.0 Nm |
| Nominalny prąd mieszany momentu obrotowego | 10.0 Nm |
| Maks. Ciągły moment obrotowy | 16.5 Nm |
| Moment rozruchowy | 25.0 Nm |
| Max. Moment rozruchowy | 25.0 Nm |
| Prąd znamionowy (prąd mieszany) | 3.2 A |
| Prąd szczytowy | 12.0 A |
| Masa całkowita M+G | 3.2 kg |
| Masa całkowita M+G+B | 3.6 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 150.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 110.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 36 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 85.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 1600.0 min-1 |
| Sprawność skrzyni biegów | 85.0 % |
| Max Moment rozruchowy | 25.0 Nm |
| Maksymalny luz | 45.0 min |
{/sliders}
{slider GNM5480E-GP80}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM5480E-GP80 | 517.0 min-1 | 12.9 ADC | 4.4 Nm | 240.0 W | 273.0 mm |
83.0 mm |

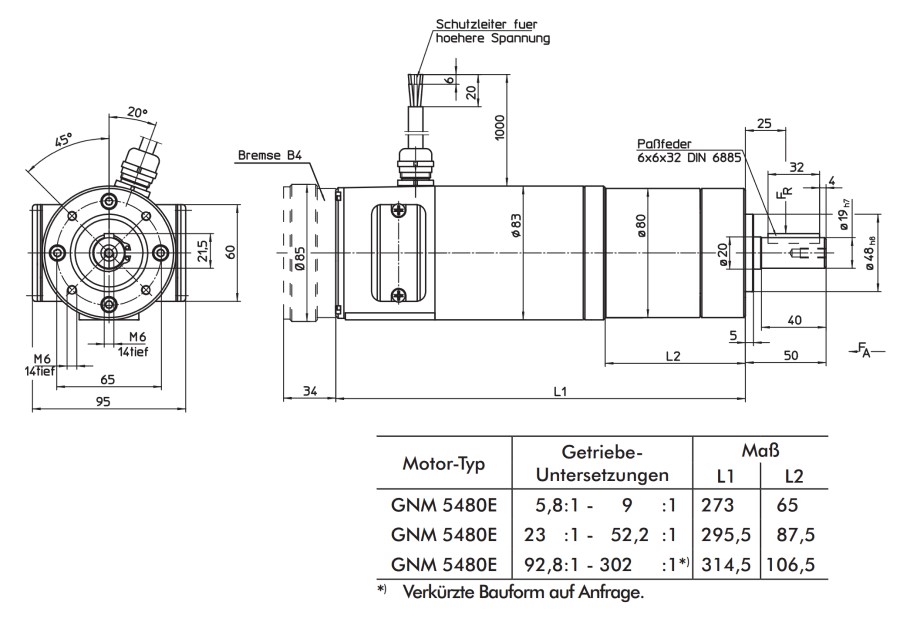

GNM5480E-GP80 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki dostępne są również z tachometrem prądu stałego i/lub enkoderem inkrementalnym
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 517.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 12.9 A |
| Moc nominalna | 240.0 W |
| Maksymalna moc | 2710.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Mantelleitung |
| Średnica | 83.0 mm |
| Długość | 273.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.00274 · 10-3 kgm2 |
| Nominalny moment obrotowy | 4.4 Nm |
| Nominalny prąd mieszany momentu obrotowego | 2.9 Nm |
| Maks. Ciągły moment obrotowy | 50.0 Nm |
| Moment rozruchowy | 23.0 Nm |
| Max. Moment rozruchowy | 70.0 Nm |
| Prąd znamionowy (prąd mieszany) | 9.0 A |
| Prąd szczytowy | 115.0 A |
| Masa całkowita M+G | 5.8 kg |
| Masa całkowita M+G+B | 6.9 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 900.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 400.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 5 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 250.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 95.0 % |
| Max Moment rozruchowy | 70.0 Nm |
| Maksymalny luz | 20.0 min |
{slider GNM5480E-GP80}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM5480E-GP80 | 333.0 min-1 | 12.9 ADC | 6.8 Nm | 240.0 W | 273.0 mm |
83.0 mm |
GNM5480E-GP80 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki dostępne są również z tachometrem prądu stałego i/lub enkoderem inkrementalnym
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 333.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 12.9 A |
| Moc nominalna | 240.0 W |
| Maksymalna moc | 700.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Mantelleitung |
| Średnica | 83.0 mm |
| Długość | 273.0 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.00121 · 10-3 kgm2 |
| Nominalny moment obrotowy | 6.8 Nm |
| Nominalny prąd mieszany momentu obrotowego | 4.5 Nm |
| Maks. Ciągły moment obrotowy | 20.0 Nm |
| Moment rozruchowy | 35.0 Nm |
| Max. Moment rozruchowy | 40.0 Nm |
| Prąd znamionowy (prąd mieszany) | 9.0 A |
| Prąd szczytowy | 115.0 A |
| Masa całkowita M+G | 5.8 kg |
| Masa całkowita M+G+B | 6.9 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 900.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 400.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 9 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 250.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 95.0 % |
| Max Moment rozruchowy | 40.0 Nm |
| Maksymalny luz | 20.0 min |
{slider GNM5480E-GP80}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM5480E-GP80 | 129.0 min-1 | 12.9 ADC | 17.0 Nm | 225.0 W | 295.5 mm |
83.0 mm |
GNM5480E-GP80 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki dostępne są również z tachometrem prądu stałego i/lub enkoderem inkrementalnym
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 129.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 12.9 A |
| Moc nominalna | 225.0 W |
| Maksymalna moc | 1355.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Mantelleitung |
| Średnica | 83.0 mm |
| Długość | 295.5 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.00215 · 10-3 kgm2 |
| Nominalny moment obrotowy | 17.0 Nm |
| Nominalny prąd mieszany momentu obrotowego | 11.0 Nm |
| Maks. Ciągły moment obrotowy | 100.0 Nm |
| Moment rozruchowy | 91.0 Nm |
| Max. Moment rozruchowy | 120.0 Nm |
| Prąd znamionowy (prąd mieszany) | 9.0 A |
| Prąd szczytowy | 115.0 A |
| Masa całkowita M+G | 6.9 kg |
| Masa całkowita M+G+B | 8.0 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 900.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 400.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 23 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 250.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 90.0 % |
| Max Moment rozruchowy | 120.0 Nm |
| Maksymalny luz | 25.0 min |
{slider GNM5480E-GP80}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM5480E-GP80 | 89.0 min-1 | 12.9 ADC | 24.0 Nm | 225.0 W | 295.5 mm |
83.0 mm |
GNM5480E-GP80 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki dostępne są również z tachometrem prądu stałego i/lub enkoderem inkrementalnym
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 89.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 12.9 A |
| Moc nominalna | 225.0 W |
| Maksymalna moc | 935.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Mantelleitung |
| Średnica | 83.0 mm |
| Długość | 295.5 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.00208 · 10-3 kgm2 |
| Nominalny moment obrotowy | 24.0 Nm |
| Nominalny prąd mieszany momentu obrotowego | 16.0 Nm |
| Maks. Ciągły moment obrotowy | 100.0 Nm |
| Moment rozruchowy | 120.0 Nm |
| Max. Moment rozruchowy | 120.0 Nm |
| Prąd znamionowy (prąd mieszany) | 9.0 A |
| Prąd szczytowy | 105.0 A |
| Masa całkowita M+G | 6.9 kg |
| Masa całkowita M+G+B | 8.0 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 900.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 400.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 33 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 250.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 90.0 % |
| Max Moment rozruchowy | 120.0 Nm |
| Maksymalny luz | 25.0 min |
{slider GNM5480E-GP80}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM5480E-GP80 | 57.0 min-1 |
12.9 ADC | 37.0 Nm | 225.0 W | 295.5 m |
83.0 mm |
GNM5480E-GP80 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki dostępne są również z tachometrem prądu stałego i/lub enkoderem inkrementalnym
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 57.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 12.9 A |
| Moc nominalna | 225.0 W |
| Maksymalna moc | 600.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Mantelleitung |
| Średnica | 83.0 mm |
| Długość | 295.5 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.00087 · 10-3 kgm2 |
| Nominalny moment obrotowy | 37.0 Nm |
| Nominalny prąd mieszany momentu obrotowego | 25.0 Nm |
| Maks. Ciągły moment obrotowy | 100.0 Nm |
| Moment rozruchowy | 120.0 Nm |
| Max. Moment rozruchowy | 120.0 Nm |
| Prąd znamionowy (prąd mieszany) | 9.0 A |
| Prąd szczytowy | 68.0 A |
| Masa całkowita M+G | 6.9 kg |
| Masa całkowita M+G+B | 8.0 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 900.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 400.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 52 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 250.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 90.0 % |
| Max Moment rozruchowy | 120.0 Nm |
| Maksymalny luz | 25.0 min |
{slider GNM5480E-GP80}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM5480E-GP80 | 32.0 min-1 | 12.9 ADC | 63.0 Nm | 215.0 W | 314.5 mm |
83.0 mm |
GNM5480E-GP80 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki dostępne są również z tachometrem prądu stałego i/lub enkoderem inkrementalnym
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 32.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 12.9 A |
| Moc nominalna | 215.0 W |
| Maksymalna moc | 340.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Mantelleitung |
| Średnica | 83.0 mm |
| Długość | 314.5 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.00213 · 10-3 kgm2 |
| Nominalny moment obrotowy | 63.0 Nm |
| Nominalny prąd mieszany momentu obrotowego | 42.0 Nm |
| Maks. Ciągły moment obrotowy | 100.0 Nm |
| Moment rozruchowy | 120.0 Nm |
| Max. Moment rozruchowy | 120.0 Nm |
| Prąd znamionowy (prąd mieszany) | 9.0 A |
| Prąd szczytowy | 39.0 A |
| Masa całkowita M+G | 7.5 kg |
| Masa całkowita M+G+B | 8.6 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 900.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 400.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 92 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 250.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 85.0 % |
| Max Moment rozruchowy | 120.0 Nm |
| Maksymalny luz | 30.0 min |
{slider GNM5480E-GP80}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM5480E-GP80 | 22.0 min-1 | 12.9 ADC | 91.0 Nm | 215.0 W | 314.5 mm |
83.0 mm |
GNM5480E-GP80 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki dostępne są również z tachometrem prądu stałego i/lub enkoderem inkrementalnym
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 22.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 12.9 A |
| Moc nominalna | 215.0 W |
| Maksymalna moc | 235.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Mantelleitung |
| Średnica | 83.0 mm |
| Długość | 314.5 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.00213 · 10-3 kgm2 |
| Nominalny moment obrotowy | 91.0 Nm |
| Nominalny prąd mieszany momentu obrotowego | 61.0 Nm |
| Maks. Ciągły moment obrotowy | 100.0 Nm |
| Moment rozruchowy | 120.0 Nm |
| Max. Moment rozruchowy | 120.0 Nm |
| Prąd znamionowy (prąd mieszany) | 9.0 A |
| Prąd szczytowy | 27.0 A |
| Masa całkowita M+G | 7.5 kg |
| Masa całkowita M+G+B | 8.6 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 900.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 400.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 134 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 250.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 85.0 % |
| Max Moment rozruchowy | 120.0 Nm |
| Maksymalny luz | 30.0 min |
{slider GNM5480E-GP80}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM5480E-GP80 | 15.0 min-1 | 10.0 ADC | 100.0 Nm | 160.0 W | 314.5 mm |
83.0 mm |
GNM5480E-GP80 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki dostępne są również z tachometrem prądu stałego i/lub enkoderem inkrementalnym
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 15.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 10.0 A |
| Moc nominalna | 160.0 W |
| Maksymalna moc | 160.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Mantelleitung |
| Średnica | 83.0 mm |
| Długość | 314.5 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.00206 · 10-3 kgm2 |
| Nominalny moment obrotowy | 100.0 Nm |
| Nominalny prąd mieszany momentu obrotowego | 88.0 Nm |
| Maks. Ciągły moment obrotowy | 100.0 Nm |
| Moment rozruchowy | 120.0 Nm |
| Max. Moment rozruchowy | 120.0 Nm |
| Prąd znamionowy (prąd mieszany) | 9.0 A |
| Prąd szczytowy | 19.0 A |
| Masa całkowita M+G | 7.5 kg |
| Masa całkowita M+G+B | 8.6 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 900.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 400.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 195 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 190.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 85.0 % |
| Max Moment rozruchowy | 120.0 Nm |
| Maksymalny luz | 30.0 min |
{slider GNM5480E-GP80}
| Nazwa | Prędkość znamionowa | Prąd znamionowy | Nominalny moment obrotowy | Moc nominalna | Długość | Obudowa-Ř |
| GNM5480E-GP80 | 10.0 min-1 | 7.0 ADC | 100.0 Nm | 105.0 W | 314.5 mm |
83.0 mm |
GNM5480E-GP80 - Projekt silnika
Otwór uchwytu szczotki będzie dostępny po zdjęciu pokrywy. Montaż kołnierzowy z 4 gwintami, patrz rysunek.
- Silniki dostępne są również z tachometrem prądu stałego i/lub enkoderem inkrementalnym
Informacje
Tolerancje według VDE 0530. ± 10% dla tolerancji nieokreślonych zgodnie z VDE 0530. Wszystkie wartości obowiązują wyłącznie w zakresie temperatur od 0 do 40°C i nie mogą być przekraczane, nawet na krótki czas, gdyż w przeciwnym razie istnieje ryzyko osłabienia pola magnetycznego. Wszystkie dane odnoszą się do naszego zastrzeżenia.
| Ogólne dane | |
|---|---|
| Prędkość znamionowa | 10.0 min-1 |
| Napięcie nominalne | 24 V |
| Prąd znamionowy | 7.0 A |
| Moc nominalna | 105.0 W |
| Maksymalna moc | 105.0 W |
| Tryb pracy | S1 |
| Stopień ochrony | IP 54 |
| Kierunek rotacji | odwracalny |
| Rodzaj połączenia | Mantelleitung |
| Średnica | 83.0 mm |
| Długość | 314.5 mm |
| Dane mechaniczne | |
|---|---|
| Masowy moment bezwładności | 0.00086 · 10-3 kgm2 |
| Nominalny moment obrotowy | 100.0 Nm |
| Nominalny prąd mieszany momentu obrotowego | 100.0 Nm |
| Maks. Ciągły moment obrotowy | 100.0 Nm |
| Moment rozruchowy | 120.0 Nm |
| Max. Moment rozruchowy | 120.0 Nm |
| Prąd znamionowy (prąd mieszany) | 7.0 A |
| Prąd szczytowy | 13.0 A |
| Masa całkowita M+G | 7.5 kg |
| Masa całkowita M+G+B | 8.6 kg |
| FR (Dopuszczalne obciążenie promieniowe wału) | 900.0 |
| FA (Dopuszczalne obciążenie osiowe wału) | 400.0 |
| Dane przekładni | |
|---|---|
| Redukcja biegów | 1 : 302 |
| Łożysko (silnik) | Kugellager |
| Łożysko (skrzynia biegów) | Kugellager |
| Wejście przeniesienia mocy | 125.0 W |
| Sygnał wejściowy skrzyni biegów z prędkością znamionową | 3000.0 min-1 |
| Sprawność skrzyni biegów | 85.0 % |
| Max Moment rozruchowy | 120.0 Nm |
| Maksymalny luz | 30.0 min |
{/sliders}
